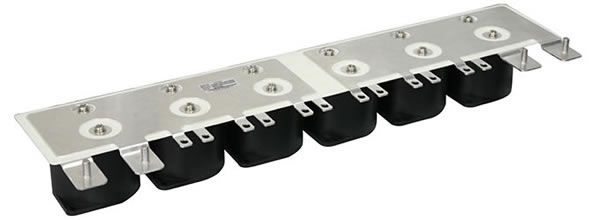

用途
DC-リンク コンデンサーは新エネルギー車、様々な電源、変換装置に応用されています。
参考標準 | GB/T 17702, EC 61071 | ||
気候カテゴリー | 40/85/56 | ||
使用温度 | -40℃-85℃ {θmax(ホットスポット) ≤85℃} | ||
保存温度 | -40℃-85℃ | ||
電圧 | 600Vdc-1500Vdc | ||
静電容量 | 35μF-600μF | ||
静電容量許容差 | ±5%(J), ±10%(K) | ||
ハイポット・テスト | 端子の間 | 1.5Un(10s) | |
端子とケースの間 | 4000Vac(10s, 50Hz) | ||
損失角のタンゲント | <20×10-4 | ||
IR×Cn | ≥5000s | ||

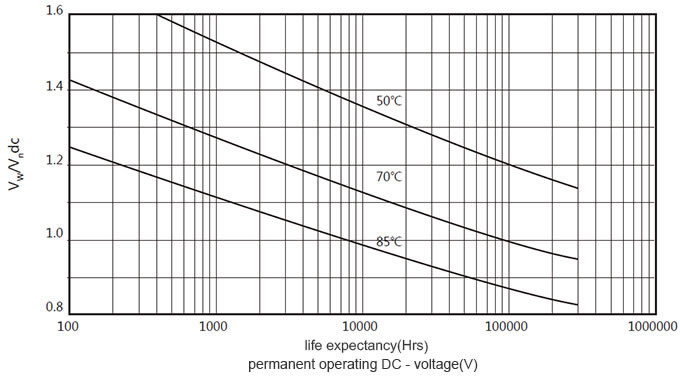

過電圧 | 1.1Un(30%of オンロード-dur) 1.15Un(30分/日) 1.2Un(5分/日) 1.3Un(1分/日) 1.5Un(毎回30ms, コンデンサーの寿命には1000回がある。) |
||
最大高度 | 2000m | ||
端子の最大トルク | M5: 2.5 Nm | M8: 6 Nm | |
取り付けの最大トルク | 3.0Nm | ||
取り付け | 任意方向 | ||
故障率 | 50FIT |

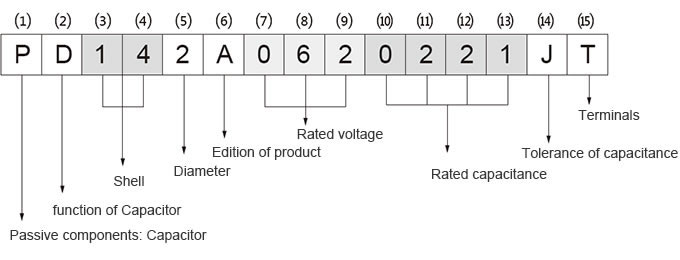

コード | 特徴 | 備考 |
⑴ | 内部コード | P: 受動素子: コンデンサー |
⑵ | コンデンサーの機能 | A: AC コンデンサー, D: DC コンデンサー |
⑶⑷ | 用途 | 14プラスチック外殻 |

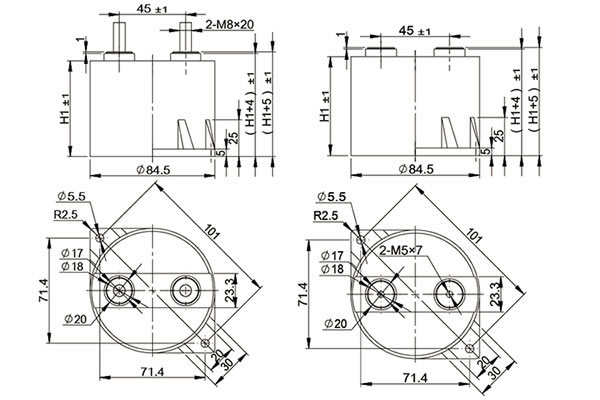

⑸ | ケース | 2=φ84.5 |
⑹ | 製品のバージョン | A: 初版; B: 第二版、etc; S: 特注製品 |
⑺⑻⑼ | 定格電圧 | 例えば: 062=600V,112=1100V |
⑽⑾⑿⒀ | 公称静電容量 (単位: μF) | 例えば: 0421=42×101=420μF, 1061=106×101 =1060μF |
⒁ | 静電容量許容差 | J=±5%, K=±10%, M=±20%, S:ほか |
⒂ | 端子 | T: 雌螺 M5x7mm, Z: 内部スタッドM8x20mm, J: インテグレーテット型 |
CN/uF | RS/mΩ | Imax/A (60℃) |
Imax/A (85℃) |
Î/KA | WN/WS | Le/nH | D/mm | H1/mm | オーダーコード |
UN 600VDC US 900V Ur 100V | |||||||||
260 | 0.7 | 96 | 63 | 5.2 | 47 | 32 | 84.5 | 51 | PD142A0620261** |
220 | 0.8 | 81 | 53 | 4.4 | 25 | 55 | 84.5 | 65 | PD142A0620221** |
380 | 0.8 | 81 | 53 | 5.7 | 68 | 40 | 84.5 | 65 | PD142A0620381** |
UN 800VDC US 1200V Ur 200V | |||||||||
150 | 0.9 | 84 | 55 | 3.75 | 48 | 32 | 84.5 | 51 | PD142A0820151** |
220 | 1 | 72 | 48 | 8.4 | 70 | 40 | 84.5 | 65 | PD142A0820221** |
UN 900VDC US 1350V Ur 200V | |||||||||
150 | 0.9 | 84 | 55 | 3.75 | 48 | 32 | 84.5 | 51 | PD142A0920151** |
220 | 1 | 72 | 48 | 8.4 | 70 | 40 | 84.5 | 65 | PD142A0920221** |
UN 1100VDC US 1650V Ur 250V | |||||||||
100 | 1.5 | 54 | 44 | 2.5 | 61 | 32 | 84.5 | 51 | PD142A1120012** |
140 | 1.8 | 44 | 36 | 2.8 | 85 | 40 | 84.5 | 65 | PD142A1120141** |
UN 1300VDC US 1950V Ur 300V | |||||||||
70 | 1.6 | 52 | 42 | 2.1 | 59 | 32 | 84.5 | 51 | PD142A1320071** |
100 | 2 | 42 | 34 | 2.5 | 85 | 40 | 84.5 | 65 | PD142A1320012** |
UN 1400VDC US 2100V Ur 300V | |||||||||
56 | 1.7 | 50 | 41 | 1.9 | 55 | 32 | 84.5 | 51 | PD142A1420560** |
86 | 2 | 42 | 34 | 2.4 | 84 | 40 | 84.5 | 65 | PD142A1420860** |
UN 1500VDC US 2100V Ur 300V | |||||||||
50 | 1.8 | 50 | 40 | 1.8 | 56 | 32 | 84.5 | 51 | PD142A1520051** |
76 | 2.1 | 41 | 33 | 2.4 | 86 | 40 | 84.5 | 65 | PD142A1520760** |
