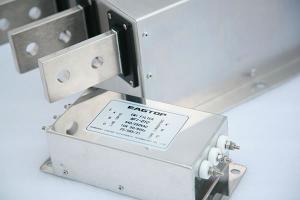

構造
3相、3-ワイヤー・フィルタ
金属ケース
様々な端子のコネクション構成
特長
1. 高挿入損失
2. 優れたEMIノイズ抑制
3. フル荷重下での作業・長いモーターケーブル向けに最適化
4. EN 55011/IEC 61800-3基準に準拠
5. デザインは、IEC60939、UL1283、CSA22.2 No.8に準拠しています。
インバーターと頻度数変換器の用途
エレベーター、クレーン、牽引システム
HVACシステム(暖房、換気、空調)
一般的な3相モータ駆動システム
工作機械: 印刷機、包装機、フライスおよびボール盤
繊維機械
三相電源やUPS
定格電圧(VR) | 440VAC, 50/60Hz |
定格電流(IR) | 5~1200A @40°C |
テスト電圧(VP) | 2250VDC, 5S(線-線) 2550VDC, 5S(線-本体) |
温度範囲 (使用と保存) | -25°C/+85°C (25/085/21 IEC 60068−1) |
過負荷耐量 (上昇気流) | 1.5 x IR 3min/hour 2.5 x IR 30s/hour |
フィルタ タイプ | 定格電流@40°C [A] |
一般的な ドライブ出力定格[KW] | 漏洩電流 @400VAC/50Hz [mA] |
Rtyp[mΩ] | 入力/出力 コネクション | 寸法 | 重さ | ||
NFI-0005-SA | 5 | 0.75~1.5 | ﹤6 | 18 | √ | |
|
写真 A | 0.8 |
NFI-0010-SA | 10 | 2.2~4 | ﹤6 | 7 | √ | |
|
写真 B | 1.5 |
NFI-0020-SA | 20 | 5.5~7.5 | ﹤6 | 7.4 | √ | |
|
写真 C | 2.8 |
NFI-0036-SA | 36 | 11~15 | ﹤6 | 3.7 | √ | |
|
写真 C | 3 |
NFI-0050-SA | 50 | 18.5~22 | ﹤6 | 2.1 | √ | |
|
写真 C | 3.1 |
NFI-0065-SA | 65 | 30 | ﹤10 | 1.9 | √ | |
|
写真 D | 5 |
NFI-0080-SA | 80 | 37 | ﹤10 | 2.3 | √ | |
|
写真 E | 7.2 |
NFI-0100-SA | 100 | 45 | ﹤10 | 2.1 | √ | |
|
写真 E | 7 |
NFI-0150-SA | 150 | 55~75 | ﹤10 | 1.9 | √ | |
|
写真 E | 7.7 |
NFI-0200-SA | 200 | 90 | ﹤30 | 0.4 | √ | |
|
写真 F | 5.5 |
NFI-0250-BA | 250 | 110~132 | ﹤30 | 0.22 | |
|
√ | 写真 G | 6.9 |
NFI-0300-BA | 300 | 160 | ﹤30 | 0.21 | |
|
√ | 写真 G | 6.9 |
NFI-0400-BA | 400 | 200 | ﹤30 | 0.1 | |
|
√ | 写真 H | 12 |
NFI-0600-BA | 600 | 215~315 | ﹤30 | 0.13 | |
|
√ | 写真 H | 12.4 |
NFI-0900-BA | 900 | 400 | ﹤30 | 0.19 | |
|
√ | 写真 I | 21.5 |
NFI-1200-BA | 1200 | 630 | ﹤30 | 0.12 | |
|
√ | 写真 I | 21.7 |
備考:フィルタの漏洩電流は0.5mA以上の場合、信頼性の高いアース接続と保護施設がある以外にこの製品を使用しないほうがいいです。感電の危険性が存在します。

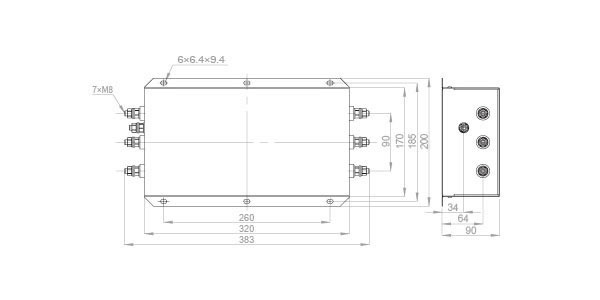

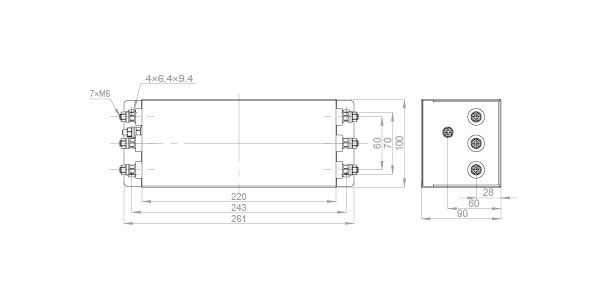

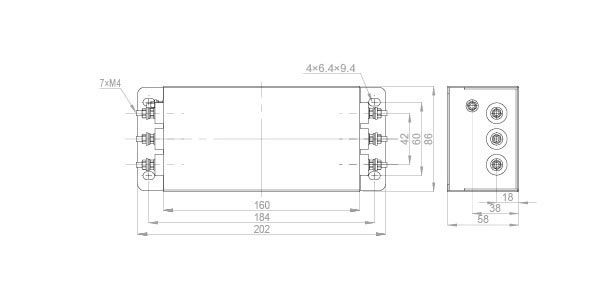

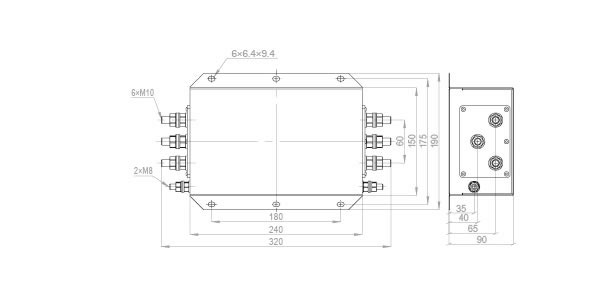

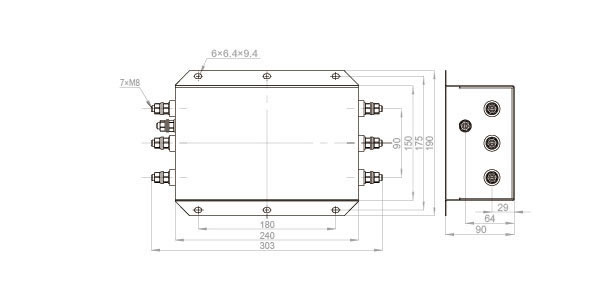

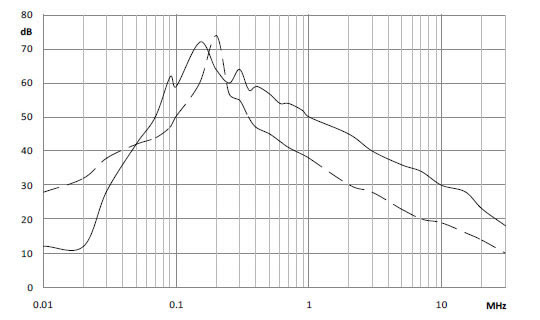

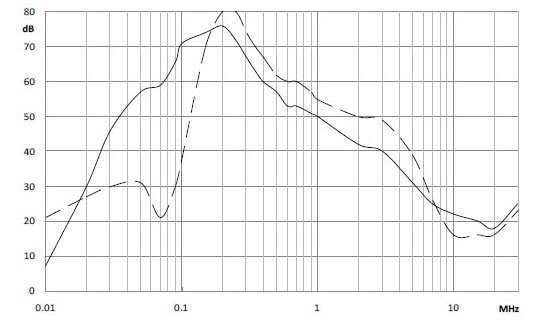

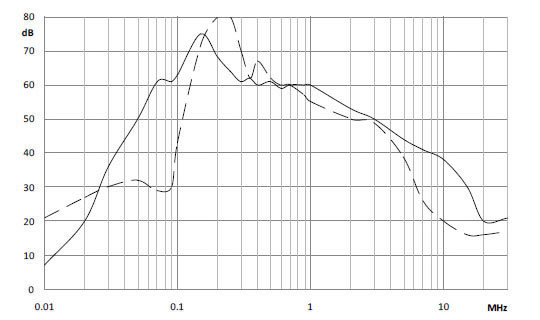

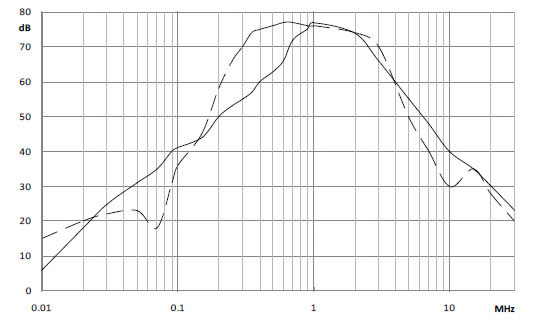

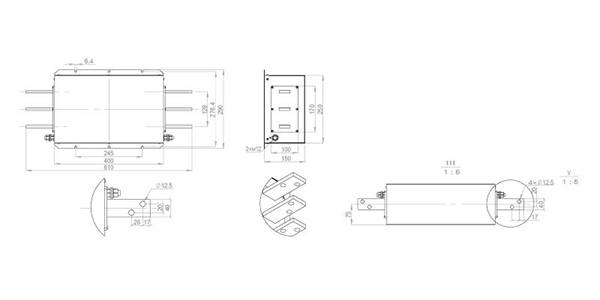

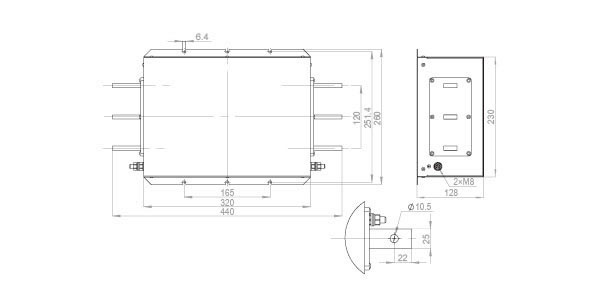

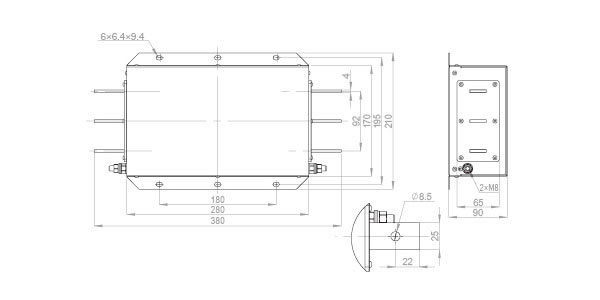

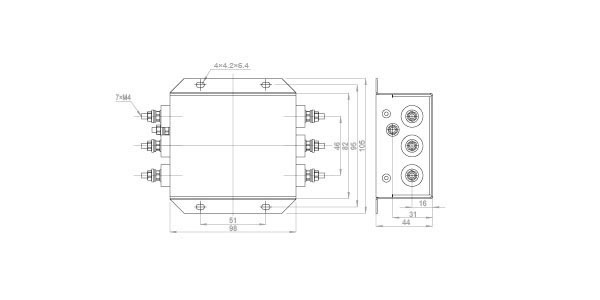

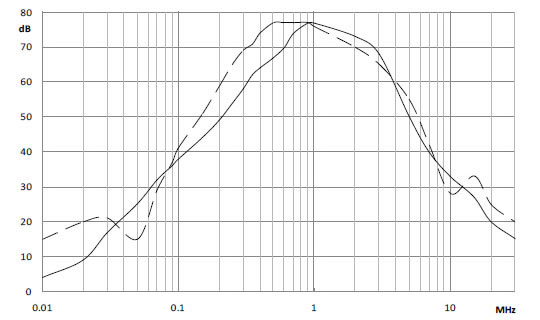

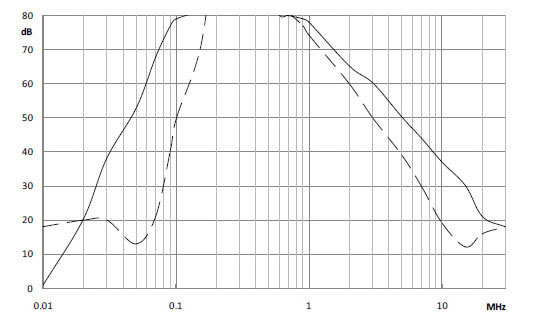

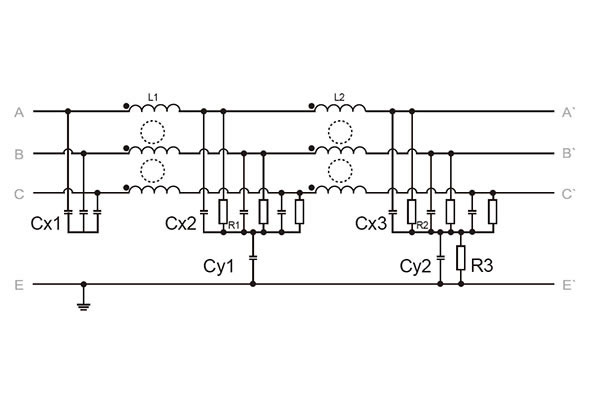

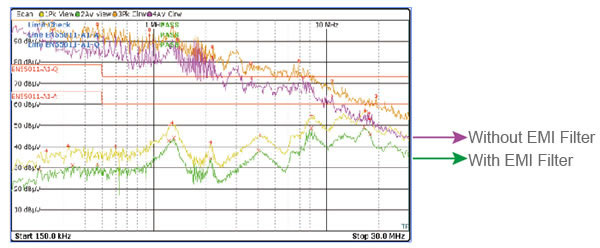

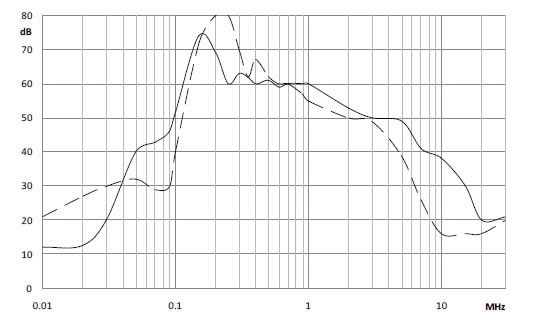

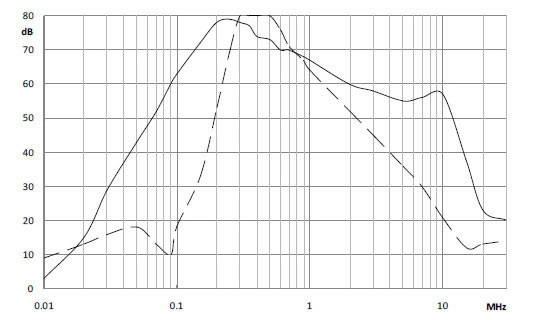

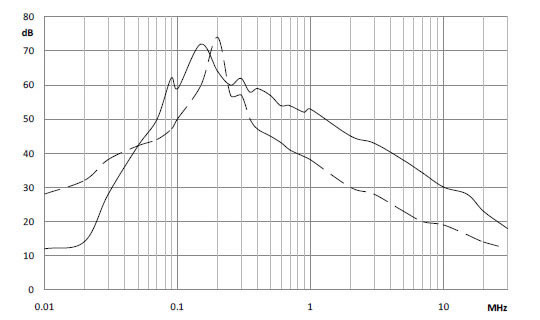

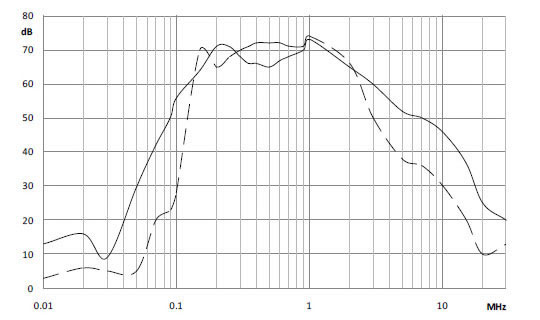

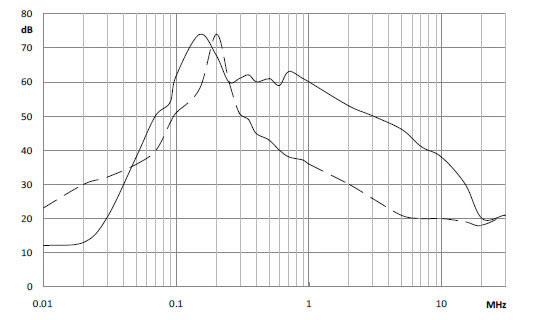

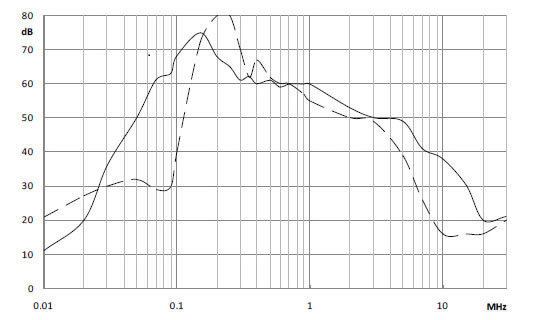

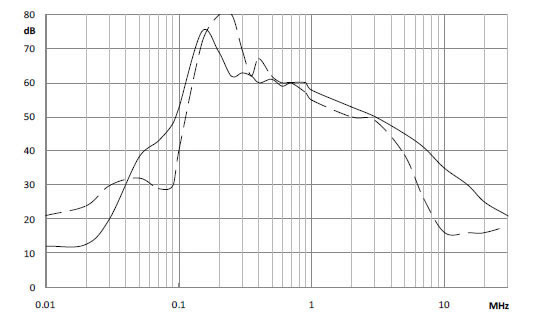

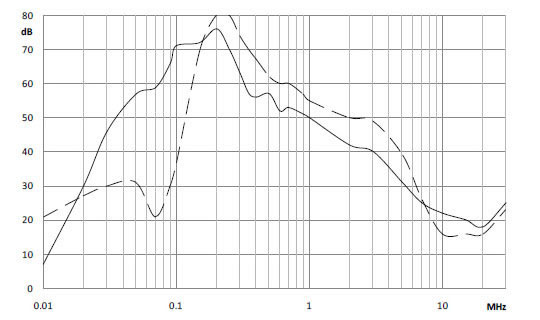

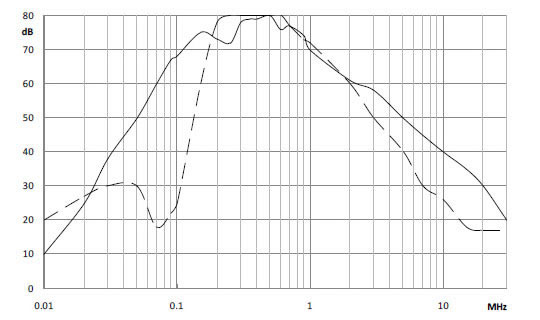

電気図面 伝導性エミッション測定Hz (MHz) | 0.15 | 0.5 | 1 | 5 | 10 | 30 |
EMIフィルタなしの入力側のノイズレベル(AV/dBμV) | 92 | 84 | 80 | 66 | 61 | 44 |
EMIフィルタある入力側のノイズレベル(AV/dBμV) | 20 | 25 | 34 | 32 | 40 | 36 |
EMIフィルタアプリケーションによるノイズの減衰係数 | 3981-fold | 891-fold | 199-fold | 50-fold | 11-fold | 2.5-fold |
構造
三相, 3-ワイヤ フィルタ
金属ケース
固体と安全なコネクタブロック
ブックスタイルのデザイン
製品特徴
1.コンパクトなブックスタイルのデザインと低い重さ
2.高挿入損失
3.優れたEMIノイズ抑制
4.IP20の保護等級
5.EN55011/ IEC61800に確実に遵守
6.デザインは、IEC60939、UL1283、CSA22.2に準拠している。
応用
3相変速モータ駆動、サーボ駆動、インバータやコンバータマシンまたはプロセスなど自動化機器
空調設備、エレベータ、電源、UPS
工作機械:印刷機、包装機、フライス加工及び穿孔機械、繊維機械など。
定格電圧(VR) | 480VAC, 50/60Hz |
定格電流(IR) | 7~150A @40°C |
絶縁破壊電圧(VP) | 2250VDC, 5S(線-線) 2550VDC, 5S(線-本体) |
温度範囲(使用と保存) | -25°C/+100°C (25/100/21 IEC 60068−1) |
過負荷耐量 (上昇気流) | 1.5 x IR 3min/hour 2.5 x IR 30s/hour |
フィルタ タイプ | 定格電流@40°C [A] |
一般的な ドライブ出力定格[KW] | 漏洩電流 @400VAC/50Hz [mA] |
Rtyp[mΩ] | 入力/出力 コネクション | 寸法 | 重さ | ||
NFI-0007-TB | 7 | 4 | ﹤5 | 9 | |
√ | |
写真 A | 0.9 |
NFI-0016-TB | 16 | 7.5 | ﹤5 | 7 | |
√ | |
写真 B | 1.2 |
NFI-0030-TB | 30 | 15 | ﹤5 | 5 | |
√ | |
写真 C | 1.6 |
NFI-0042-TB | 42 | 18.5 | ﹤5 | 3.2 | |
√ | |
写真 C | 1.6 |
NFI-0050-TB | 50 | 22 | ﹤5 | 2.1 | |
√ | |
写真 D | 3.1 |
NFI-0065-TB | 65 | 30 | ﹤5 | 1.9 | |
√ | |
写真 D | 3.1 |
NFI-0080-TB | 80 | 37 | ﹤10 | 2.3 | |
√ | |
写真 E | 6 |
NFI-0110-TB | 110 | 45 | ﹤10 | 2 | |
√ | |
写真 E | 6 |
NFI-0150-TB | 150 | 55~75 | ﹤10 | 1.8 | |
√ | |
写真 E | 6 |

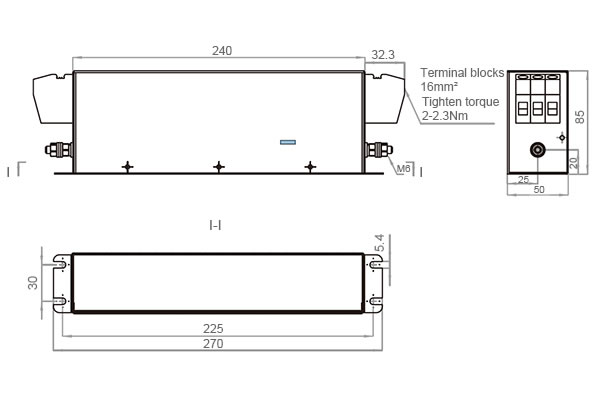

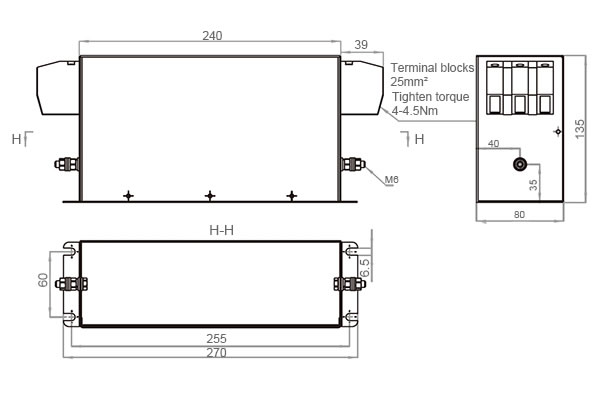

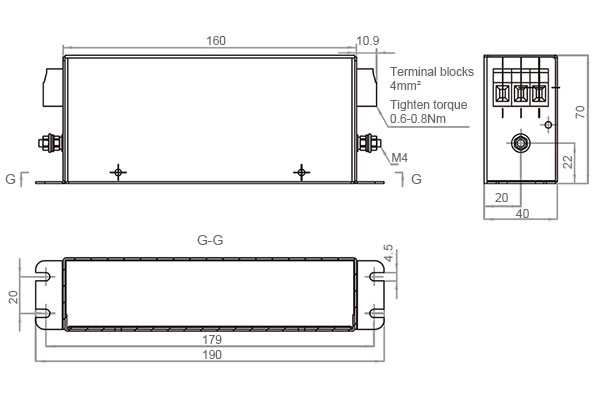

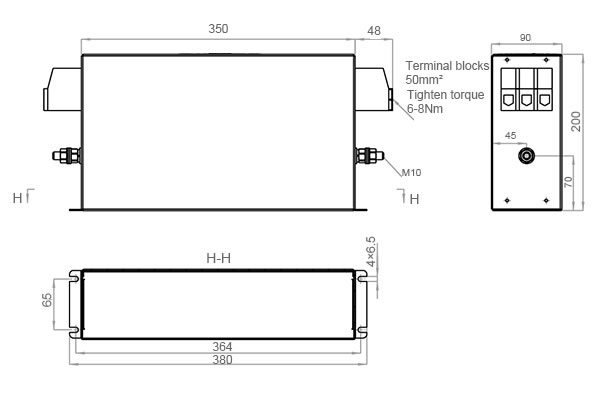

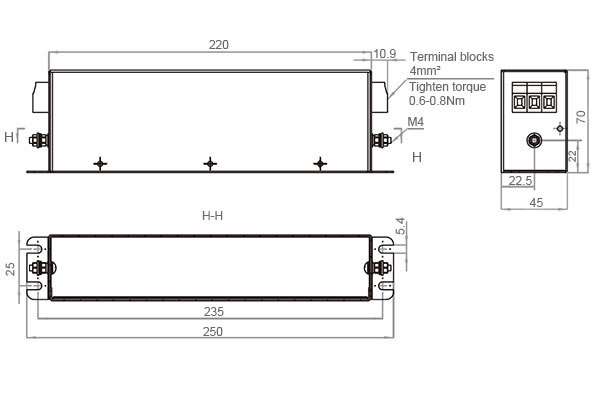

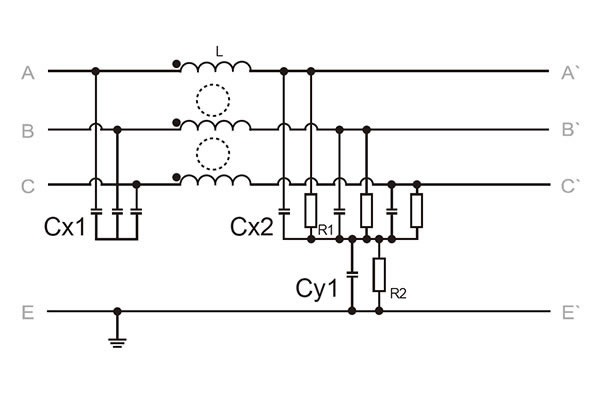

備考:フィルタの漏洩電流は0.5mA以上の場合、信頼性の高いアース接続と保護施設がある以外にこの製品を使用しないほうがいいです。感電の危険性が存在します。

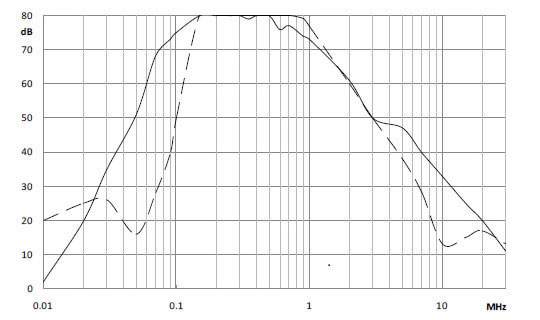

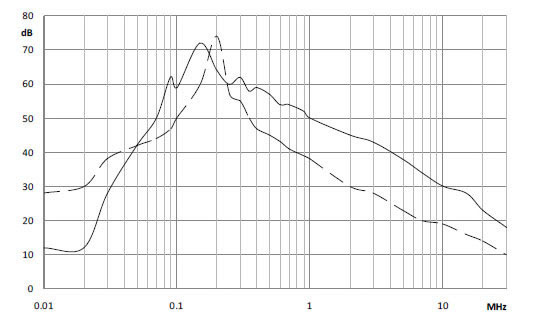

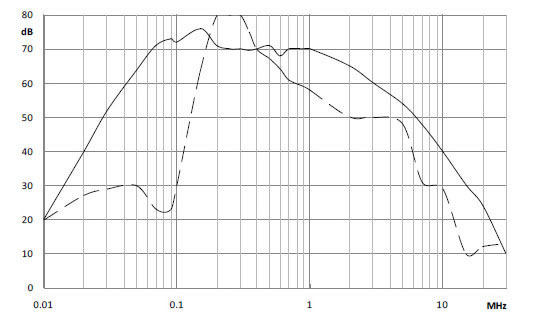

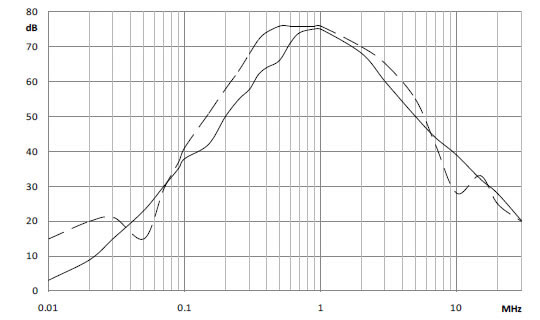

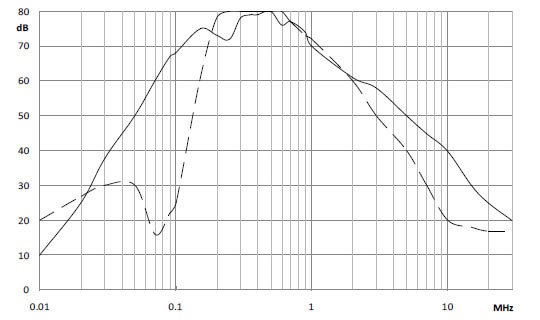

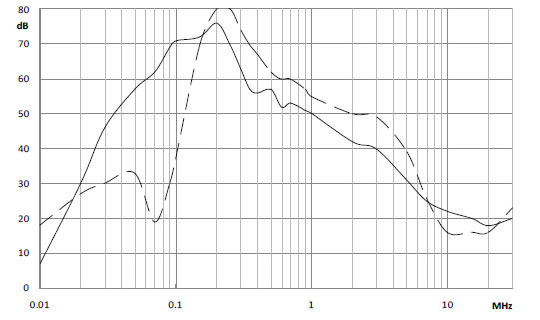

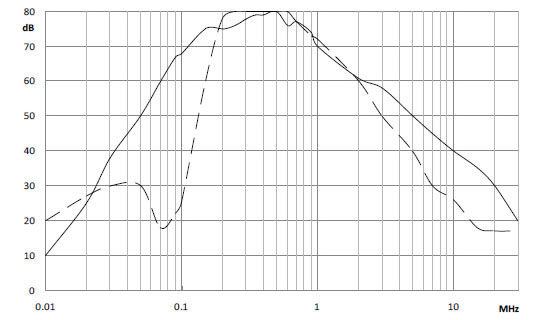

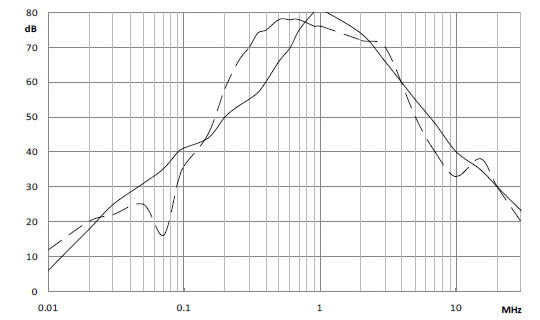

電気図面 伝導性エミッション測定Hz (MHz) | 0.15 | 0.5 | 1 | 5 | 10 | 30 |
EMIフィルタなしの入力側のノイズレベル(AV/dBμV) | 92 | 84 | 80 | 66 | 61 | 44 |
EMIフィルタある入力側のノイズレベル(AV/dBμV) | 20 | 25 | 34 | 32 | 40 | 36 |
EMIフィルタアプリケーションによるノイズの減衰係数 | 3981-fold | 891-fold | 199-fold | 50-fold | 11-fold | 2.5-fold |
