アルミケース抵抗器
製品説明
RXLGシリーズのアルミケース抵抗器は, 耐候性、耐振性、安全性の観点から、従来の陶器フレーム抵抗器よりも優れています。主に電力供給装置のリターン回路、変換器、サーボシステムなど幅広く使用されており、比較的悪い動作状況にも適応できます。密閉状態で簡単にフィットし、放熱器を追加しても簡単に取り付けることができます。見た目もエレガントで、電力と電気回路の互換性があり、最適な装置です。簡単にしっかりと取り付けられ、ラジエーターとの接続も簡単で、美観といった特徴があります。まさに電気、電子製品にふさわしい商品です。
特徴
1. 定格電力範囲: 60W-2000W
2. 作動電圧範囲: <1.2kV
3. 定格抵抗値: 1R-10kR
4. 絶縁耐力: AC3KV 50Hz/5s
5. IP 等級: IP00/IP33
6. 振動: 1.5g
7. 温度可動範囲: ≤400ppm/℃
8. 電流キャリア物質: 0Cr25AL5
9. メリット: 比較的劣悪な動作環境でも使用できる
10. デメリット: 比較的作動電圧が低い
適用範囲: 電子機器で使われているGB/T5729-1994 固定抵抗器

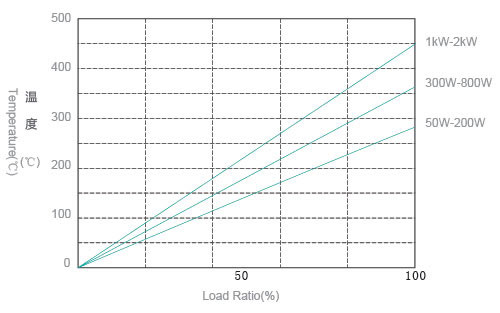

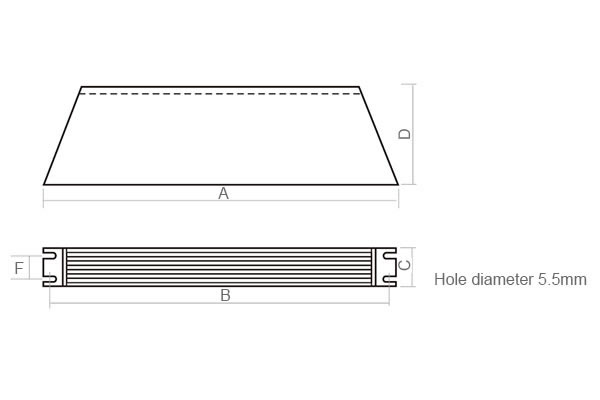

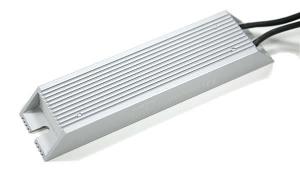

電気的特性| 品番 | 定格電力(W) | 製品画像 | 寸法 (mm) | 配線(mm) | リード線の長さ (mm) |
端末 | 重量 (Kg) | 抵抗範囲(Ω) | 接続 | ||||||
| A | B | C | D | E | F | G | |||||||||
| RXLG | 60 | 画像 A | 115 | 98 | 40 | 20 | 5.5 | 1.5 | 500 | 2-5S | 0.165 | 1Ω-10KΩ | リード線 | ||
| RXLG | 80 | 140 | 123 | 40 | 20 | 5.5 | 1.5 | 500 | 2-5S | 0.2 | 1Ω-10KΩ | ||||
| RXLG | 100 | 165 | 148 | 40 | 20 | 5.5 | 1.5 | 500 | 2-5S | 0.24 | 1Ω-10KΩ | ||||
| RXLG | 120 | 190 | 173 | 40 | 20 | 5.5 | 1.5 | 500 | 2-5S | 0.28 | 1Ω-10KΩ | ||||
| RXLG | 150 | 215 | 198 | 40 | 20 | 5.5 | 1.5 | 500 | 2-5S | 0.32 | 1Ω-10KΩ | ||||
| RXLG | 200 | 165 | 147 | 60 | 30 | 5.5 | 1.5 | 500 | 2-5S | 0.464 | 1Ω-10KΩ | ||||
| RXLG | 300 | 215 | 198 | 60 | 30 | 5.5 | 1.5 | 500 | 2-5S | 0.62 | 1Ω-10KΩ | ||||
| RXLG | 400 | 265 | 247 | 60 | 30 | 5.9 | 1.5 | 500 | 2-5S | 0.8 | 1Ω-10KΩ | ||||
| RXLG | 500 | 335 | 317 | 60 | 30 | 5.9 | 1.5 | 500 | 2-5S | 1.03 | 1Ω-10KΩ | 端末 | |||
| RXLG | 800 | 400 | 382 | 61 | 59 | 40.5 | 5.5 | M6 | 2.2 | 1Ω-10KΩ | |||||
| RXLG | 1000 | 画像 B | 400 | 384 | 50 | 107 | 30 | 5.5 | M6 | 3.6 | 5Ω-10KΩ | ||||
| RXLG | 1200 | 450 | 434 | 50 | 107 | 30 | 5.5 | M6 | 4 | 5Ω-10KΩ | |||||
| RXLG | 1500 | 485 | 469 | 50 | 107 | 30 | 5.5 | M6 | 4.35 | 5Ω-10KΩ | |||||
| RXLG | 2000 | 550 | 534 | 50 | 107 | 30 | 5.5 | M6 | 4.9 | 5Ω-10KΩ | |||||
ROHSサイズの商品でご要望がございましたら、ご注文の際お申し付け下さい。その他の電気的特性に対するご要望も、お気軽にお問い合わせ下さい。
機械と電気の特性| 特性 | 検査方法 | 性能要件 | 標準試験 |
| 一定湿熱 | 温度 40℃,相対湿度 (90-95)% 96h | R≤±(5%±0.05Ω) | GB5729.2.24 |
| 急激な温度変化 | -55℃ から +55℃,3 循環 | R≤±(2%±0.05Ω) | GB5729.4.19 |
| 過渡過負荷 | 10 Pr 5s | 目に見える破損なし R≤±(1%±0.05Ω) | GB5729.4.13 |
| 絶縁抵抗 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐電圧 | AC3000V 50Hz 5s | 破裂、電気フラッシュオーバーなし | GB5729.4.7 |
| 寿命 | 25℃ Ur 1000h | R≤20% | |
| 端末強度 | 45N 30S | 目に見える破損なし | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z 各々2時間 | R≤±(1%R+0.05Ω) 目に見える破損なし | GB5729.4.22 |
| RXLG | 2K00 | 0032 | 9999G | J |
| 製品 タイプ | 定格出力 50W-2000W 0020-20W 2K00-2KW |
抵抗値(ohm) (Ω) 抵抗値 ohms の単位0R08-0.08Ω/ 0032-32Ω/8K00-8KΩ |
コネクション G=端子 H= Lead | 抵抗許容差H=±3% K=±10% J=±5% |
RXＬG.2K00.0032.9999G(“9999G”は一般的な名称で、2ＫＷ/32Ｒ 抵抗器はアルミエンクロージャー付けの意味です。)
RXＬG.2K00.0032.6218Ａ(“6218A”は顧客コード、抵抗器は特注製品を示します。)
