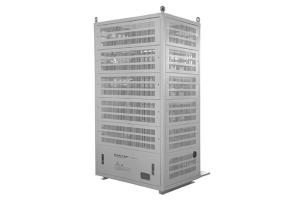

電力抵抗器ユニット
製品説明
PRUシリーズの電力抵抗器ユニットは、巻線抵抗器で構成されています。高出力、高電流のブレーキ装置、試験装置、エレベーターやクレーンなどの変換器の発電ブレーキ回路に適しています。一般製品の使用電圧は1200V DC以下で、定格電力範囲は20KWから200KWです。
適用規格
電子機器の部品として使われているGB/T5729-1994固定抵抗器
特徴
1. 定格電力範囲: 30kW-200kW
2. 作動電圧範囲: <1200V
3. 定格抵抗範囲: 0.5kR-100kR
4. 耐電圧: AC 3KV 50Hz 5s
5. IP 等級: IP00/IP23
6. 振動: 0.5g
7. 温度可動範囲: ≤400ppm/℃
8. 電流キャリア物質: 0Cr25AL5
9. メリット: ハイパワー
10. デメリット: 比較的耐振性に劣る
11. エレベーター、高電力ブレーキ回路のリフティングの際、ロードテストのシミュレーション時に使われている
| 品番 | 定格電力(KW) | 寸法 (mm) | 端末 |
重量 |
ケーブル |
組合せ |
抵抗範囲(Ω) |
|||||

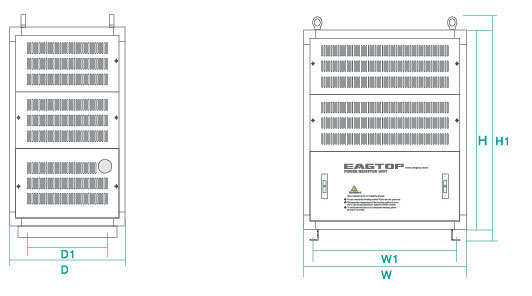

| W | D | H | H1 | D1 | W1 | |||||||
| PRU | 30 | 700 | 500 | 1100 | 1185 | 342 | 615 | M6 | 73.4 | 16 | 12*2.5KW | 0.4Ω-1KΩ |
| 40 | 700 | 500 | 1100 | 1185 | 342 | 615 | M6 | 86.8 | 25 | 16*2.5KW | 0.4Ω-1KΩ | |
| 50 | 700 | 500 | 1500 | 1585 | 342 | 615 | M6 | 100.2 | 25 | 20*2.5KW | 0.2Ω-1KΩ | |
| 60 | 700 | 500 | 1500 | 1585 | 342 | 615 | M6 | 113.6 | 35 | 24*2.5KW | 0.2Ω-1KΩ | |
| 70 | 700 | 500 | 1800 | 1885 | 342 | 615 | M6 | 127 | 35 | 28*2.5KW | 0.2Ω-1KΩ | |
| 80 | 700 | 500 | 1800 | 1885 | 342 | 615 | M6 | 138.5 | 50 | 32*2.5KW | 0.1Ω-1KΩ | |
| 90 | 700 | 500 | 2000 | 2085 | 342 | 615 | M6 | 155.3 | 50 | 36*2.5KW | 0.1Ω-1KΩ | |
| 100 | 700 | 500 | 2000 | 2085 | 342 | 615 | M6 | 165.3 | 50 | 40*2.5KW | 0.1Ω-1KΩ | |
| 200 | 1400 | 500 | 2000 | 2085 | 342 | 615 | M6 | 330.6 | 75 | 2*100KW | 0.1Ω-1KΩ | |
オプションパーツ: 放熱軸流ファン, 屋外用防水日よけカバー
完成品の識別コード| PRU | 2K00 | 0032 | 9999M | K |
| 製品タイプ | 定格電力 50W-2500W 0020-20W 2K00-2KW 2M00-2MW |
抵抗値 (ohm)(Ω) は抵抗値の単位であるオームを表す 0R08-0.08Ω/0032-32Ω/8K00-8KΩ |
コネクションN= ワイヤー端子 | 抵抗許容差 H=±3% K=±10% J=±5% |
PRU.20K0.0003.9999M (9999Mは、標準品20KW/3R 波形抵抗器箱を表しています)
PRU.20K0.0003.6218Ａ(6218Ａは、カスタマイズ品20KW/3R波形抵抗器箱を表しています)
