製品説明

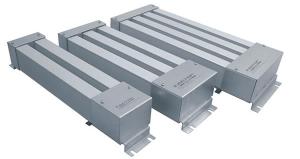

ARXUシリーズのアルミニウム抵抗器は、両端にステンレス板の留金を取り付けることで、従来のアルミニウム抵抗器の両端をくっつけた改良バージョンです。これは弱い部分を保護するためでもあります。このようにして、国際的保護であるIP5を達成しています。

特徴
1. 耐電圧: AC 3000V 50Hz 5s
2. 絶縁抵抗: DC1000V ≥100 MΩ
3. 定格電力: 200W-3000W

適用範囲
電子機器で使われているGB/T5729-1994固定抵抗器

パート1:一般仕様

電気的特性

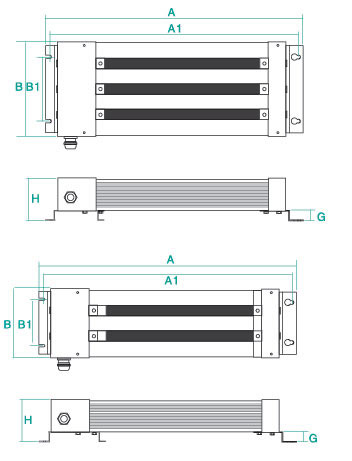

品番 定格電力(W) 寸法 (mm) 配線(mm) リード線の長さ
(mm)		 抵抗範囲(Ω)


A A1 B B1 G H


1つの装置 200 268 253 253 64 20 54 1.5 500 1Ω-10KΩ
300 318 318 303 64 20 54 1.5 500 1Ω-10KΩ
400 368 368 353 64 20 54 1.5 500 1Ω-10KΩ
500 438 438 423 64 20 54 1.5 500 1Ω-10KΩ
600 503 503 488 64 20 54 1.5 500 1Ω-10KΩ
2つの装置 800 372 372 355 84 20 84 1.5 500 1Ω-10KΩ
1000 442 442 425 84 20 84 1.5 500 1Ω-10KΩ
1200 507 507 490 84 20 84 1.5 500 1Ω-10KΩ
3つの装置 1200 372 372 355 134 20 84 1.5 500 1Ω-10KΩ
1500 442 442 425 134 20 84 1.5 500 1Ω-10KΩ
1800 507 507 490 134 20 84 1.5 500 5Ω-10KΩ
4つの装置 1600 372 372 355 184 20 84 1.5 500 5Ω-10KΩ
2000 442 442 425 184 20 84 1.5 500 5Ω-10KΩ
2400 507 507 490 184 20 84 1.5 500 5Ω-10KΩ
5つの装置 2000 372 372 355 234 20 84 1.5 500 5Ω-10KΩ
2500 442 442 425 234 20 84 1.5 500 5Ω-10KΩ
3000 507 507 490 234 20 84 1.5 500 5Ω-10KΩ
完成品の識別コード
RRXU 2K00 0032 9999M K M
製品タイプ 定格電力50W-2000W
0020-20W
2K00-2KW		 抵抗値(ohm)(Ω) は抵抗値の単位であるオームを表す0R08-0.08Ω/
0032-32Ω/3K00-3KΩ		 製品特徴 抵抗許容差
H=±3%
K=±10%
J=±5%		 接続
J=リード線

ARXU.2K00.0032.9999M (9999M は標準品2KW/32 R ARXUを表しています)
ARXU.2K00.0032.6218Ａ(9999Mは“6218”のカスタマイズされた非標準品である2KW/32R ARXU を表しています)
