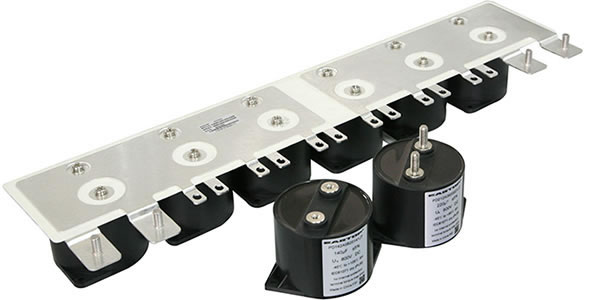

DC-リンク コンデンサー ( ドライ型, プラスチックケース, 最高温度105℃)
用途
DC-リンク コンデンサーは電気自動車とハイブリッド車、溶接機器、エレベーター、モータードライブに応用されています。

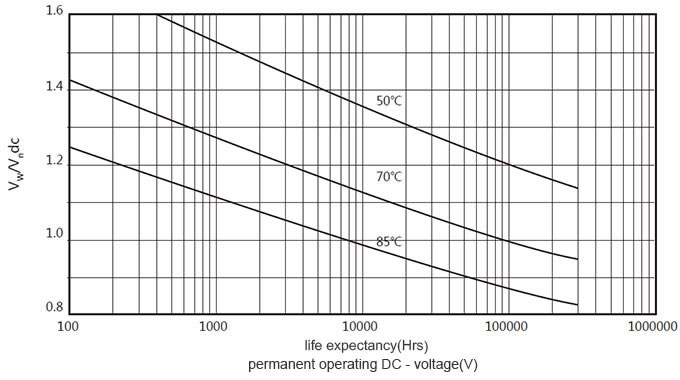

| 参考標準 | GB/T 61071, AEC Q200D-2010 | ||
| 気候カテゴリー | 40/105/56 | ||
| 使用温度 | -40℃~105℃{θmax(ホットスポット) ≤105℃} | ||
| 保存温度 | -40℃~105℃ | ||
| 電圧 | 450Vdc~900Vdc | ||
| 静電容量 | 47μF~380μF | ||
| 静電容量許容差 | ±5％(J), ±10％(K) | ||
| ハイポット・テスト | 端子の間 | 1.5Un(10s) | |
| 端子とケースの間 | 4000Vac(10s,50Hz) | ||
| 損失角のタンゲント | ＜20×10-4 | ||
| IR×Cn | ≥5000s | ||
| 過電圧 | 1.1Un(30％of オンロード-dur) 1.15Un(30分/日) 1.2Un(5分/日) 1.3Un(1分/日) 1.5Un(毎回30ms, コンデンサーの寿命には1000回がある。) | ||
| 最大高度 | 2000m | ||
| 端子の最大トルク | M5: 2.5Nm | M8: 6Nm | |
| 取り付けの最大トルク | 3.0Nm | ||
| 取り付け | 任意方向 | ||
| 故障率 | 50FIT | ||

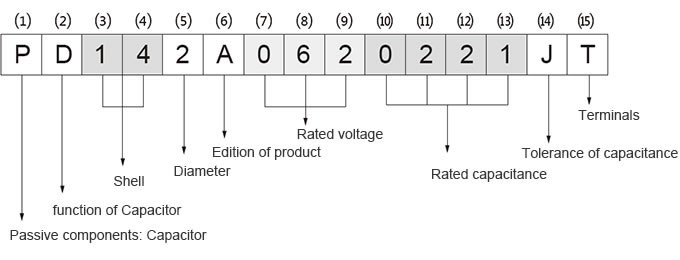

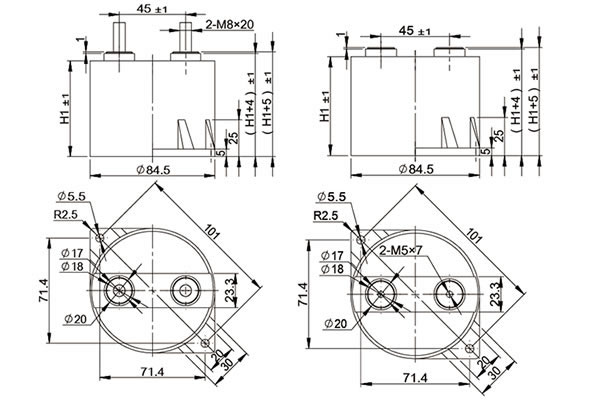

| コード | 特徴 | 備考 |
| ⑴ | 内部コード | P: 受動素子: コンデンサー |
| ⑵ | コンデンサーの機能 | A: AC コンデンサー, D: DC コンデンサー |
| ⑶⑷ | 用途 | 14プラスチック外殻 |
| ⑸ | ケース | 2=φ84.5 |
| ⑹ | 製品のバージョン | A: 初版; B: 第二版、etc; S: 特注製品 |
| ⑺⑻⑼ | 定格電圧 | 例えば: 062=600V,112=1100V |
| ⑽⑾⑿⒀ | 公称静電容量 (単位: μF) | 例えば: 0421=42×101=420μF, 1061=106×101 =1060μF |
| ⒁ | 静電容量許容差 | J=±5%, K=±10%, M=±20%, S: ほか |
| ⒂ | 端子 | T: 雌螺 M5x7mm, Z: 内部スタッドM8x20mm, J: インテグレーテット型 |
| CN/uF | RS/mΩ | Imax/A (60℃) |
Imax/A (85℃) |
Î/KA | WN/WS | Le/nH | D/mm | H1/mm | オーダーコード |
| UN 450VDC Us 675VUr100V | |||||||||
| 260 | 0.7 | 96 | 63 | 5.2 | 26 | 32 | 84.5 | 51 | PD142B4510261** |
| 380 | 0.8 | 81 | 53 | 5.7 | 38 | 40 | 84.5 | 65 | PD142B4510381** |
| UN 600VDC Us 900VUr100V | |||||||||
| 150 | 0.9 | 84 | 55 | 3.75 | 27 | 32 | 84.5 | 51 | PD142B0620151** |
| 220 | 1 | 72 | 48 | 8.4 | 40 | 40 | 84.5 | 65 | PD142B0620221** |
| UN 800VDC Us 1200VUr200V | |||||||||
| 100 | 1 | 81 | 53 | 3 | 32 | 32 | 84.5 | 51 | PD142B0820012** |
| 140 | 1.3 | 64 | 42 | 3.5 | 45 | 40 | 84.5 | 65 | PD142B0820141** |
| UN 900VDC Us 1350VUr200V | |||||||||
| 70 | 1.2 | 74 | 49 | 2.1 | 28 | 32 | 84.5 | 51 | PD142B0920071** |
| 100 | 1.2 | 67 | 44 | 2.5 | 40 | 40 | 84.5 | 65 | PD142B0920012** |
