MKP DC-リンク フィルムコンデンサ

お問い合わせフォーム

用途
MKP DC–リンク フィルムコンデンサはソーラーインバーター、風力変換器、SVG、APF、高圧インバーターなどにご使用いただけます。

基準
IEC 61071*(2007)
IEC 61071*(2007) (コンデンサーの内には内部保護はなし)

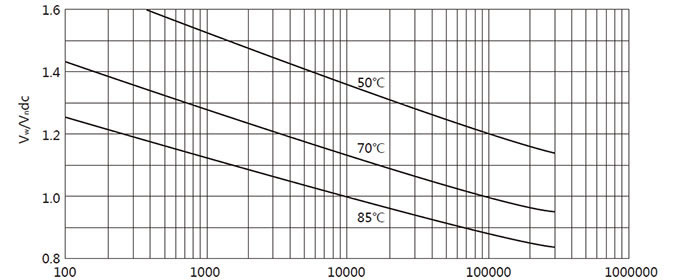

予定使用期間
技術仕様
製品のタイプ DC-リンク シリーズ
参考標準 IEC 61071
ケース アルミ
端子 T: 雌螺, Z: 内部スタッド
ベースの取り付け位置 M12 or M16
詰め物材質 固体、食物油に基づく、非PCB
内部保護 なし
定格電圧 UN 600~1500V
静電容量範囲 160~7400uF
静電容量許容差 ±5%, ±10%
絶縁抵抗 ≥5000s (20℃, 500V, 1min)
端子の間のハイポット 1.5 Un(10s,20℃±5℃）
端子とケースの間のハイポット ≥3200VAC,50Hz/10s
過電圧 1.1UN(30% of オンロード-dur.); 1.15UN(30分/日); 1.2UN (5分/日); 1.3UN (1分/日); 1.5UN(毎回30ms, コンデンサーの寿命には1000回がある)
保存温度 -40...+85℃
使用温度範囲 -25...+85℃(for Φ85/Φ86mm); -25...+80℃(for Φ116mm); -25...+75℃(for Φ136mm)
散逸率 tan δ0 < 2x10-4
高度 ≤2000 m
応用 風力 インバーターとソーラー・インバーターのDCサポート回路

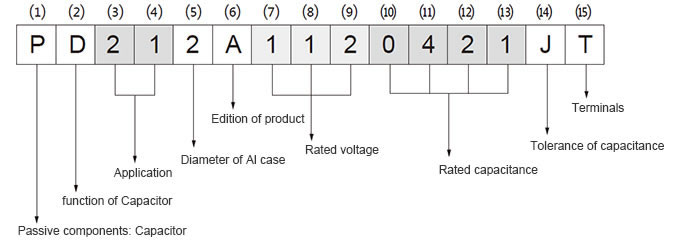

部品のコード規則
コード 特徴 備考
⑴ 内部コード P: 受動素子: コンデンサー
⑵ コンデンサーの機能 A: AC コンデンサー, D: DC コンデンサー
⑶⑷ 応用 21: 高電流の余分な静電容量;
43: 最大電流
⑸ ケースの直径 1=Φ75m, 2=Φ85, 3=Φ116mm, 4=Φ136mm, 5=Φ76mm, 6=Φ86mm, 7=Φ96mm, 8=Φ106mm, R=スクウェア静電容量
⑹ 製品のバージョン A: 初版; B: 第二版、etc; S: 特注製品
⑺⑻⑼ 定格電圧 例えば: 062=6×102=600V, 112=11×102=1100V
⑽⑾⑿⒀ 公称静電容量 (単位: μF) 例えば: 0421=42×101=420μF, 1061=106×101=1060μF
⒁ 静電容量許容差 J=±5%；K=±10%；M=±20%
⒂ 端子 T: 雌螺 M6x10mm, Z: 内部スタッドM8x20mm, J: インテグレーテット型

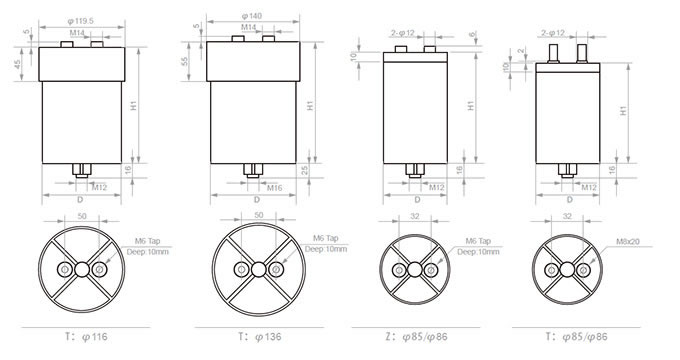

輪郭図面
オーダーコードと梱包単位
  • PD21 シリーズ 600V
  • PD43 シリーズ 600V
  • PD21 シリーズ 700V
  • PD43 シリーズ 700V
  • PD21 シリーズ 900V
  • PD43 シリーズ 900V
  • PD21 シリーズ 1100V
  • PD43 シリーズ 1100V
  • PD21 シリーズ 1300V
  • PD43 シリーズ 1300V
PD21 シリーズ 600V
UN 600V DC Us 900V Ur100V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
750 1.6 30 3.7 11 135 60 85/86 115 T:M6x10mm PD21*A0620751*T
1000 1.8 35 3.7 11 180 55 85/86 136 T:M6x10mm PD21*A0620013*T
1100 1.9 35 3.7 11 198 40 85/86 146 Z:M8x20mm PD21*A0620112*Z
1500 2.3 35 3.7 11 270 60 85/86 181 T:M6x10mm PD21*A0620152*T
1600 1.3 60 7.4 22 288 60 85/86 215 Z:M8x20mm PD21*A0620162*Z
2700 1.8 60 7.4 22 486 100 85/86 348 T:M6x10mm PD21*A0620272*T
2200 1.1 40 6.7 20 396 40 116 146 T:M6x10mm PD213A0620222*T
2400 1.3 40 6.7 20 432 50 116 185 T:M6x10mm PD213A0620242*T
2700 0.66 60 13.4 40 486 50 116 215 T:M6x10mm PD213A0620272*T
3900 0.83 60 13.4 40 702 70 116 295 T:M6x10mm PD213A0620392*T
5100 0.96 60 13.4 40 918 70 116 345 T:M6x10mm PD213A0620512*T
5900 0.73 60 19.2 58 1062 70 136 295 T:M6x10mm PD214A0620592*T
7400 0.84 60 19.2 58 1332 70 136 345 T:M6x10mm PD214A0620742*T
PD43 シリーズ 600V
UN 600V DC Us 900V Ur100V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
1080 1 60 7.4 22 194 40 85/86 155 Z:M8x20mm PD43*A0621081*Z
2000 1.4 60 7.4 22 360 60 85/86 252 T:M6x10mm PD43*A0620023*T
2000 0.51 80 13.7 41 360 40 116 165 T:M6x10mm PD433A0620023*T
3000 0.53 100 21 62 540 50 116 230 T:M6x10mm PD433A0620033*T
4000 0.58 100 28 83 720 70 116 295 T:M6x10mm PD433A0620043*T
5000 0.72 100 20 60 900 70 116 345 T:M6x10mm PD433A0620053*T
5600 0.55 120 30 90 1008 70 136 295 T:M6x10mm PD434A0620562*T
7000 0.66 120 29 87 1260 70 136 345 T:M6x10mm PD434A0620073*T
PD21 シリーズ 700V
UN 700V DC Us 1050V Ur200V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
580 1.7 30 3.2 9.6 142 60 85/86 115 T:M6x10mm PD21*A0720581*T
750 2 35 3.2 9.6 184 55 85/86 136 T:M6x10mm PD21*A0720751*T
820 2.1 35 3.3 9.9 201 40 85/86 146 Z:M8x20mm PD21*A0720821*Z
1100 2.5 35 3.2 9.6 270 60 85/86 181 T:M6x10mm PD21*A0720112*T
1100 1.3 60 6.5 19.5 270 60 85/86 215 Z:M8x20mm PD21*A0720112*Z
2100 1.8 60 6.5 19.5 515 100 85/86 348 T:M6x10mm PD21*A0720212*T
1700 1.2 40 5.9 17.7 417 40 116 146 T:M6x10mm PD213A0720172*T
1900 1.4 40 5.9 17.7 466 50 116 185 T:M6x10mm PD213A0720192*T
2100 0.69 60 11.7 35.1 515 50 116 215 T:M6x10mm PD213A0720212*T
3100 0.87 60 11.7 35.1 760 70 116 295 T:M6x10mm PD213A0720212*T
3900 1 60 11.8 35 956 70 116 345 T:M6x10mm PD213A0720392*T
4400 0.76 60 16.7 50.1 1078 70 136 295 T:M6x10mm PD214A0720442*T
5500 0.88 60 16.7 50.1 1348 70 136 345 T:M6x10mm PD214A0720552*T
PD43 シリーズ 700V
UN 700V DC Us 1050V Ur200V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
800 1.1 60 6.4 19 198 40 85/86 155 Z:M8x20mm PD43*A0720082*Z
1460 0.54 80 11.7 35 358 40 116 165 T:M6x10mm PD433A0721461*T
1500 1.5 60 6.4 19 368 60 85/86 252 T:M6x10mm PD43*A0720152*T
2190 0.55 100 17.6 53 537 50 116 230 T:M6x10mm PD433A0722191*T
2920 0.59 100 23.4 70 715 70 116 295 T:M6x10mm PD433A0722921*T
3700 0.79 100 18 54 907 70 116 345 T:M6x10mm PD433A0720372*T
4200 0.61 120 30 90 1029 70 136 295 T:M6x10mm PD434A0720422*T
5200 0.68 120 25 75 1274 70 136 345 T:M6x10mm PD434A0720522*T
PD21 シリーズ 900V
UN 900V DC Us 1350V Ur200V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
450 1.8 30 2.8 8.4 182 60 85/86 115 T:M6x10mm PD21*A0920451*T
550 2.1 35 3 10 223 55 85/86 136 T:M6x10mm PD21*A0920551*T
630 2.3 35 2.8 8.4 255 40 85/86 146 Z:M8x20mm PD21*A0920631*Z
820 2.7 35 2.9 8.7 332 60 85/86 181 T:M6x10mm PD21*A0920821*T
900 1.3 60 5.7 17.1 365 60 85/86 215 Z:M8x20mm PD21*A0920092*Z
1600 1.9 60 5.7 17.1 648 100 85/86 348 T:M6x10mm PD21*A0920162*T
1300 1.3 40 5.2 15.6 527 40 116 146 T:M6x10mm PD213A0920132*T
1500 1.5 40 5.2 15.6 608 50 116 185 T:M6x10mm PD213A0920152*T
1600 0.73 60 10.3 30.9 648 50 116 215 T:M6x10mm PD213A0920162*T
2400 0.93 60 10.3 30.9 972 70 116 295 T:M6x10mm PD213A0920242*T
3000 1.1 60 10.3 30.9 1215 70 116 345 T:M6x10mm PD213A0920033*T
3300 0.8 60 14.6 43.8 1337 70 136 295 T:M6x10mm PD214A0920332*T
4200 0.93 60 14.6 43.8 1701 70 136 345 T:M6x10mm PD214A0920422*T
PD43 シリーズ 900V
UN 900V DC Us 1350V Ur200V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
610 1.1 60 5.6 16.8 247 40 85/86 155 Z:M8x20mm PD43*A0920611*Z
1120 0.65 80 10.3 30.9 454 40 116 165 T:M6x10mm PD433A0921121*T
1150 1.6 60 5.7 17.1 466 60 85/86 252 T:M6x10mm PD43*A0921151*T
1680 0.57 100 15.4 46.2 680 50 116 230 T:M6x10mm PD433A0921681*T
2240 0.61 100 20.5 61.5 907 70 116 295 T:M6x10mm PD433A0922241*T
2800 0.78 100 15.4 46.2 1134 70 116 345 T:M6x10mm PD433A0920282*T
3200 0.57 120 30 90 1296 70 136 295 T:M6x10mm PD434A0920322*T
4000 0.7 120 22 66 1620 70 136 345 T:M6x10mm PD434A0920043*T
PD21 シリーズ 1100V
UN 1100V DC Us 1650V Ur250V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
330 1.8 30 2.4 7.2 200 60 85/86 115 T:M6x10mm PD21*A1120331*T
420 2 40 2.5 15 254 55 85/86 136 T:M6x10mm PD21*A1120421*T
450 2.3 40 2.4 14.8 272 40 85/86 146 Z:M8x20mm PD21*A1120451*T
580 2.8 40 2.4 14.8 357 60 85/86 181 T:M6x10mm PD21*A1120591*T
650 1.3 60 4.8 14.4 393 60 85/86 215 Z:M8x20mm PD21*A1120651*Z
1100 2 60 4.8 14.4 666 100 85/86 348 T:M6x10mm PD21*A1120112*T
850 1.3 40 4.4 13.2 545 40 116 146 T:M6x10mm PD213A1120092*T
1000 1.5 40 4.4 13.2 605 50 116 185 T:M6x10mm PD213A1120013*T
1200 0.74 60 8.7 26.1 726 50 116 215 T:M6x10mm PD213A1120122*T
1650 0.94 60 8.6 25.8 1029 70 116 295 T:M6x10mm PD213A1120172*T
2050 1.1 60 8.7 26.1 1271 70 116 345 T:M6x10mm PD213A1120212*T
2400 0.8 60 12.4 37.2 1452 70 136 295 T:M6x10mm PD214A1120242*T
3000 0.93 60 12.4 37.2 1815 70 136 345 T:M6x10mm PD214A1120033*T
PD43 シリーズ 1100V
UN 1100V DC Us 1650V Ur250V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
420 1 60 4.5 15.2 254 40 85/86 155 T:M6x10mm PD43*A1120421*T
450 1.1 60 4.8 14.4 272 45 85/86 155 T:M6x10mm PD43*A1120451*T
800 0.85 80 8.6 25.8 484 40 116 165 T:M6x10mm PD433A1120082*T
830 1.7 60 4.8 14.4 502 60 85/86 252 T:M6x10mm PD43*A1120831*T
1200 0.6 100 13 39 726 50 116 230 T:M6x10mm PD433A1120122*T
1600 0.63 100 17.2 51.6 968 70 116 295 T:M6x10mm PD433A1120162*T
2000 0.82 100 12.9 38.7 1210 70 116 345 T:M6x10mm PD433A1120023*T
2300 0.59 120 24.8 74.4 1392 70 136 295 T:M6x10mm PD434A1120232*T
2900 0.73 120 18.7 56.1 1755 70 136 345 T:M6x10mm PD434A1120292*T
PD21 シリーズ 1300V
UN 1300V DC Us 1950V Ur300V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
210 1.8 30 2 6 177 60 85/86 115 T:M6x10mm PD21*A1320211*T
270 2.5 40 2 10 228 55 85/86 136 T:M6x10mm PD21*A1320271*T
300 2.6 40 2 10 254 40 85/86 146 T:M6x10mm PD21*A1320032*T
390 3.2 40 2 10 330 60 85/86 181 T:M6x10mm PD21*A1320391*T
420 1.5 60 4 12 355 60 85/86 215 Z:M8x20mm PD21*A1320421*Z
750 2.3 60 3.9 11.7 634 100 85/86 348 T:M6x10mm PD21*A1320751*T
600 1.6 40 3.5 10.5 507 40 116 146 T:M6x10mm PD213A1320062*T
700 1.8 40 3.5 10.5 592 50 116 185 T:M6x10mm PD213A1320072*T
750 0.82 60 7 21 634 50 116 215 T:M6x10mm PD213A1320751*T
1100 1 60 7 21 930 70 116 295 T:M6x10mm PD213A1320112*T
1600 0.88 60 10 30 1352 70 136 295 T:M6x10mm PD214A1320162*T
2000 1 60 10.1 30.3 1690 70 136 345 T:M6x10mm PD214A1320023*T
PD43 シリーズ 1300V
UN 1300V DC Us 1950V Ur300V
CN/uF Rs/mΩ Imax/A Î/kA Is/kA WN/Ws Le/nH D/mm H1/mm スタッド/スレッド オーダーコード
300 1.2 60 4 12 254 40 85/86 155 T:M6x10mm PD43*A1320032*T
545 0.77 80 7.2 21.6 461 40 116 165 T:M6x10mm PD433A1325450*T
560 1.8 60 4 12 473 60 85/86 252 T:M6x10mm PD43*A1320561*T
820 0.6 100 10.9 32.7 693 50 116 230 T:M6x10mm PD433A1320821*T
1090 0.63 100 14.5 43.5 946 60 116 295 T:M6x10mm PD433A1321091*T
1370 0.83 100 10.9 32.7 1158 70 116 345 T:M6x10mm PD433A1321371*T
1560 0.59 120 20.7 62.1 1318 70 136 295 T:M6x10mm PD434A1321561*T
1950 0.74 120 15.5 45.5 1648 70 136 345 T:M6x10mm PD434A1321951*T
