出力交流リアクトル･出力ACリアクトル
製品説明
出力ACリアクトルは主にフィルタリングを円滑にするのに使われています。過度電圧dv/dt を減少させることによって、電気機械の使用寿命を延長したり、ノイズを減少させる機能があります。渦電流損失とリーク電流は高調派の出力によって引き起こされます。出力ACリアクトルはさらにインバーター内の電源スイッチを保護するために使われています。
特徴
さまざまな動作周波数にあわせて、お客様はお好みの磁性材料（ケイ素鋼板、フェライト、非晶質鉄心、圧粉磁心）を選ぶことができます。
ホイル巻き構造、低直流抵抗、高電磁力抵抗、短時間での過負荷能力に優れているといった特徴が当社の出力ACリアクトルの性能を素晴らしいものにしています。Fとそれ以上のクラスの合成絶縁材は、過酷な使用環境下でも信頼できる性能を保つのに使用されています。磁束密度が低く高直線性で、過負荷容量が大きいといった利点をもつデザインになっています。さらにこのデザインと、真空圧力含プロセスを採用することで製品のノイズを軽減しています。

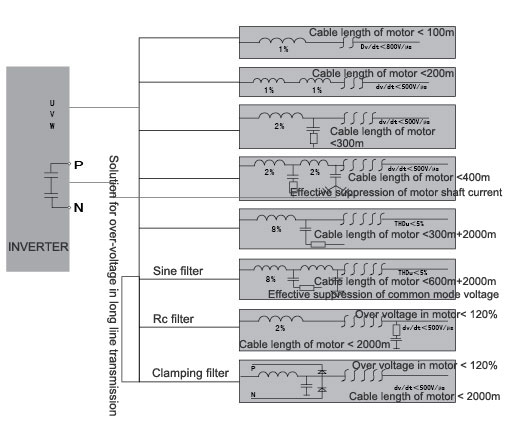

インバーター入力端子の解決法
製品のサイズ
- 380V 入出力 AC リアクター モデル選択 (1% 電圧降下)
- 380V 入出力 AC リアクター モデル選択 (2% 電圧降下)
- 690V 入出力 AC リアクター モデル選択 (1% 電圧降下)
| 380V 入出力 AC リアクター モデル選択 (1% 電圧降下) |
| No. |
電力（KVA） |
定格電圧 (A) |
インダクタンス (mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c(mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
1.5 |
5 |
1.4 |
1% |
F |
OCL-0005-EISC-E1M4C |
A |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.4 |
2 |
A1 |
| 2 |
2.2 |
7 |
1 |
1% |
F |
OCL-0007-EISC-E1M0C |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.4 |
2 |
A1 |
| 3 |
3.7 |
10 |
0.7 |
1% |
F |
OCL-0010-EISC-EM70C |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.4 |
2 |
A1 |
| 4 |
5.5 |
15 |
0.47 |
1% |
F |
OCL-0015-EISC-EM47C |
155*140*84 |
95*61 |
6*15 |
/ |
/ |
Cu |
3 |
2 |
C2 |
| 5 |
7.5 |
20 |
0.35 |
1% |
F |
OCL-0020-EISC-EM35C |
155*140*84 |
95*61 |
6*15 |
/ |
/ |
Cu |
3.8 |
2 |
C2 |
| 6 |
11 |
30 |
0.23 |
1% |
F |
OCL-0030-EISCL-EM23C |
B |
200*130*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
4.6 |
2 |
D5 |
| 7 |
15 |
40 |
0.18 |
1% |
F |
OCL-0040-EISCL-EM18 |
200*130*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
4.8 |
2 |
D5 |
| 8 |
18.5 |
50 |
0.14 |
1% |
F |
OCL-0050-EISCL-EM14C |
200*130*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
5 |
2 |
D5 |
| 9 |
22 |
60 |
0.12 |
1% |
F |
OCL-0060-EISCL-EM12C |
200*130*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
5.1 |
2 |
D5 |
| 10 |
30 |
80 |
0.087 |
1% |
F |
OCL-0080-EISC-E87U |
195*165*130 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
6 |
2 |
D7 |
| 11 |
37 |
90 |
0.078 |
1% |
F |
OCL-0090-EISC-E78U |
195*165*130 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
6 |
2 |
D7 |
| 12 |
45 |
120 |
0.058 |
1% |
F |
OCL-0120-EISC-E58UC |
195*165*165 |
150*88 |
8*15 |
/ |
/ |
Cu |
9 |
2 |
D7 |
| 13 |
55 |
150 |
0.047 |
1% |
F |
OCL-0150-EISH-E47UC |
C |
195*210*155 |
120*92 |
8.5*20 |
11 |
20*5 |
AL |
10 |
1 |
D7 |
| 14 |
75 |
200 |
0.035 |
1% |
F |
OCL-0200-EISH-E35UC |
195*210*165 |
120*102 |
8.5*20 |
11 |
20*5 |
AL |
12 |
1 |
D7 |
| 15 |
110 |
250 |
0.028 |
1% |
F |
OCL-0250-EISH-E28UC |
195*210*165 |
120*102 |
8.5*20 |
11 |
20*5 |
AL |
12 |
1 |
D7 |
| 16 |
132 |
290 |
0.024 |
1% |
F |
OCL-0290-EISH-E24UC |
255*240*175 |
182*91 |
11*18 |
12 |
30*5 |
AL |
20 |
1 |
F2 |
| 17 |
330 |
330 |
0.021 |
1% |
F |
OCL-0330-EISH-E21UC |
255*240*175 |
182*91 |
11*18 |
12 |
30*5 |
AL |
20 |
1 |
F2 |
| 18 |
185 |
390 |
0.018 |
1% |
F |
OCL-0390-EISH-E18UC |
255*245*175 |
182*91 |
11*18 |
12 |
30*5 |
AL |
20 |
1 |
F2 |
| 19 |
490 |
490 |
0.014 |
1% |
F |
OCL-0490-EISH-E14UC |
300*295*190 |
214*95 |
11*18 |
14 |
40*8 |
AL |
28 |
1 |
G1 |
| 20 |
250 |
530 |
0.013 |
1% |
F |
OCL-0530-EISH-E13UC |
300*295*190 |
214*95 |
11*18 |
14 |
40*8 |
AL |
29 |
1 |
G1 |
| 21 |
280 |
600 |
0.012 |
1% |
F |
OCL-0600-EISH-E12UC |
300*295*210 |
214*110 |
11*18 |
14 |
40*8 |
AL |
33 |
1 |
G2 |
| 22 |
660 |
660 |
0.011 |
1% |
F |
OCL-0660-EISH-E11UC |
300*315*210 |
214*110 |
11*18 |
14 |
40*8 |
AL |
38 |
1 |
G2 |
| 23 |
450 |
1000 |
0.007 |
1% |
F |
OCL-1000-EISH-E7U0C |
325*350*215 |
243*112 |
12*20 |
2-∮13 |
60*8 |
AL |
40 |
1 |
I1 |
| 24 |
550 |
1200 |
0.0058 |
1% |
F |
OCL-1200-EISH-E5U8C |
325*395*235 |
243*132 |
12*20 |
2-∮13 |
60*8 |
AL |
56 |
1 |
I2 |
|
| 380V 入出力 AC リアクター モデル選択 (2% 電圧降下) |
| No. |
電力（KVA） |
定格電圧(A) |
インダクタンス(mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c (mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
15 |
15 |
0.85 |
2% |
F |
OCL-0015-EISA-EM85 |
A |
195*165*140 |
120*72 |
8.5*20 |
/ |
/ |
AL |
6.5 |
2 |
D5 |
| 2 |
22 |
25 |
0.51 |
2% |
F |
OCL-0025-EISA-EM51 |
195*165*140 |
120*72 |
8.5*20 |
/ |
/ |
AL |
7 |
2 |
D5 |
| 3 |
37 |
35 |
0.36 |
2% |
F |
OCL-0035-EISA-EM36 |
195*150*155 |
120*85 |
8.5*20 |
/ |
/ |
AL |
9.5 |
2 |
D6 |
| 4 |
45 |
55 |
0.23 |
2% |
F |
OCL-0055-EISA-EM23 |
195*185*175 |
120*107 |
8.5*20 |
/ |
/ |
AL |
14 |
2 |
D7 |
| 5 |
55 |
70 |
0.182 |
2% |
F |
OCL-0070-EISA-EM18 |
D |
250*200*175 |
182*79 |
11*18 |
11 |
25*5 |
AL |
15 |
1 |
E2 |
| 6 |
75 |
90 |
0.14 |
2% |
F |
OCL-0090-EISA-EM14 |
250*230*180 |
182*89 |
11*18 |
11 |
25*5 |
AL |
18 |
1 |
E3 |
| 7 |
90 |
125 |
0.1 |
2% |
F |
OCL-0125-EISA-EM10 |
250*230*200 |
182*106 |
11*18 |
11 |
25*5 |
AL |
23 |
1 |
E3 |
| 8 |
110/132 |
160 |
0.08 |
2% |
F |
OCL-0160-EISA-E80U |
290*250*190 |
214*100 |
11*18 |
11 |
25*5 |
AL |
25 |
1 |
G3 |
| 9 |
160 |
200 |
0.064 |
2% |
F |
OCL-0200-EISA-E64U |
290*250*195 |
214*105 |
11*18 |
11 |
30*5 |
AL |
28 |
1 |
G3 |
| 10 |
220 |
250 |
0.05 |
2% |
F |
OCL-0250-EISA-E50U |
290*250*215 |
214*125 |
11*18 |
11 |
30*5 |
AL |
35 |
1 |
G3 |
| 11 |
250 |
300 |
0.042 |
2% |
F |
OCL-0300-EISA-E42U |
320*280*215 |
243*129 |
12*20 |
14 |
40*6 |
AL |
37 |
1 |
H3 |
| 12 |
315/355 |
400 |
0.032 |
2% |
F |
OCL-0400-EISA-E32U |
320*280*235 |
243*144 |
12*20 |
14 |
40*6 |
AL |
45 |
1 |
H3 |
| 13 |
450 |
500 |
0.025 |
2% |
F |
OCL-0500-EISA-E25U |
320*280*250 |
243*149 |
12*20 |
14 |
40*8 |
AL |
46 |
1 |
H3 |
| 14 |
500/560 |
650 |
0.02 |
2% |
F |
OCL-0650-EISA-E20U |
E |
395*355*270 |
225*150 |
15*25 |
14 |
50*10 |
AL |
60 |
1 |
J3 |
| 15 |
630/750 |
800 |
0.016 |
2% |
F |
OCL-0800-EISA-E16U |
395*355*295 |
225*175 |
15*25 |
14 |
50*10 |
AL |
70 |
1 |
J3 |
| 16 |
800 |
950 |
0.013 |
2% |
F |
OCL-0950-EISA-E13U |
F |
395*360*315 |
225*175 |
15*25 |
14 |
60*10 |
AL |
75 |
1 |
J3 |
| 17 |
900/1000 |
1200 |
0.01 |
2% |
F |
OCL-1200-EISA-E10U |
395*360*340 |
225*200 |
15*25 |
14 |
60*10 |
AL |
85 |
1 |
J3 |
| 690V 入出力 AC リアクター モデル選択 (1% 電圧降下) |
| No. |
電力（KVA） |
定格電圧(A) |
インダクタンス (mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c(mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
15 |
15 |
1.7 |
2% |
F |
ACL-0015-EISA-E1M7 |
A |
155*150*120 |
95*82 |
6*15 |
/ |
/ |
AL |
5.5 |
2 |
D7 |
| 2 |
22 |
25 |
1.05 |
2% |
F |
ACL-0025-EISA-E1M0 |
B |
195*165*140 |
120*72 |
8.5*20 |
/ |
/ |
AL |
7 |
2 |
D7 |
| 3 |
37 |
35 |
0.73 |
2% |
F |
ACL-0035-EISA-EM73 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
9 |
2 |
D7 |
| 4 |
45 |
55 |
0.465 |
2% |
F |
ACL-0055-EISA-EM46 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
10.5 |
2 |
D7 |
| 5 |
55 |
70 |
0.365 |
2% |
F |
ACL-0070-EISA-EM36 |
D |
195*185*195 |
120*127 |
8.5*20 |
Φ 9 |
20*4 |
AL |
16.5 |
1 |
D8 |
| 6 |
75 |
90 |
0.285 |
2% |
F |
ACL-0090-EISA-EM28 |
250*230*185 |
182*88 |
11*18 |
Φ 11 |
25*5 |
AL |
21 |
1 |
E3 |
| 7 |
90 |
125 |
0.2 |
2% |
F |
ACL-0125-EISA-EM20 |
250*230*200 |
182*101 |
11*18 |
Φ 11 |
25*5 |
AL |
23.5 |
1 |
E3 |
| 8 |
110/132 |
160 |
0.16 |
2% |
F |
ACL-0160-EISA-EM16 |
250*230*210 |
182*111 |
11*18 |
Φ 11 |
25*5 |
AL |
27 |
1 |
E3 |
| 9 |
160 |
200 |
0.125 |
2% |
F |
ACL-0200-EISA-EM12 |
290*250*205 |
214*100 |
11*18 |
Φ 11 |
30*5 |
AL |
30 |
1 |
G3 |
| 10 |
220 |
250 |
0.105 |
2% |
F |
ACL-0250-EISA-EM10 |
290*250*220 |
214*125 |
11*18 |
Φ 11 |
30*5 |
AL |
35 |
1 |
G3 |
| 11 |
250 |
300 |
0.085 |
2% |
F |
ACL-0300-EISA-E85U |
320*280*220 |
243*119 |
12*20 |
Φ 14 |
40*6 |
AL |
41 |
1 |
H3 |
| 12 |
315/355 |
400 |
0.065 |
2% |
F |
ACL-0400-EISA-E65U |
320*280*235 |
243*134 |
12*20 |
Φ 14 |
40*6 |
AL |
47 |
1 |
H3 |
| 13 |
450 |
500 |
0.05 |
2% |
F |
ACL-0500-EISA-E50U |
320*280*245 |
243*144 |
12*20 |
Φ 14 |
40*8 |
AL |
53 |
1 |
H3 |
| 14 |
500/560 |
650 |
0.04 |
2% |
F |
ACL-0650-EISA-E40U |
E |
395*310*295 |
225*175 |
15*25 |
Φ 14 |
40*8 |
AL |
60 |
1 |
J2 |
| 15 |
630/750 |
800 |
0.032 |
2% |
F |
ACL-0800-EISA-E32U |
395*355*295 |
225*175 |
15*25 |
Φ 14 |
40*10 |
AL |
80 |
1 |
J3 |
| 16 |
800 |
950 |
0.027 |
2% |
F |
ACL-0950-EISA-E27U |
F |
395*395*320 |
225*175 |
15*25 |
Φ 14 |
60*10 |
AL |
89 |
1 |
J4 |
| 17 |
900/1000 |
1200 |
0.021 |
2% |
F |
ACL-1200-EISA-E21U |
395*395*340 |
225*200 |
15*25 |
Φ 14 |
60*10 |
AL |
100 |
1 |
J4 |
梱包コード
| コード |
D |
W |
H |
梱包輪郭 |
| A1 |
160 |
330 |
250 |
|
| A2 |
160 |
360 |
250 |
| B1 |
180 |
330 |
250 |
| B2 |
180 |
430 |
300 |
| C1 |
220 |
330 |
260 |
| C1 |
220 |
430 |
300 |
| C2 |
220 |
500 |
320 |
| D1 |
270 |
230 |
320 |
| D2 |
270 |
270 |
350 |
| D3 |
270 |
300 |
360 |
| D4 |
270 |
360 |
300 |
| D3 |
270 |
300 |
360 |
| D5 |
270 |
360 |
440 |
| D6 |
270 |
380 |
320 |
| D7 |
270 |
430 |
320 |
| D8 |
270 |
550 |
380 |
| E1 |
300 |
230 |
320 |
| E2 |
300 |
270 |
350 |
| E3 |
300 |
300 |
380 |
| E4 |
300 |
360 |
320 |
| F1 |
330 |
270 |
340 |
| F2 |
330 |
300 |
380 |
| F3 |
330 |
330 |
400 |
| G1 |
360 |
270 |
350 |
| G2 |
360 |
300 |
380 |
| G3 |
360 |
330 |
420 |
| G4 |
360 |
360 |
440 |
| H1 |
390 |
300 |
400 |
| H2 |
390 |
330 |
400 |
| H3 |
390 |
360 |
440 |
| H4 |
390 |
430 |
500 |
| H5 |
390 |
460 |
550 |
| I1 |
420 |
300 |
380 |
| I2 |
420 |
330 |
400 |
| I3 |
420 |
430 |
550 |
| I4 |
420 |
460 |
550 |
| I5 |
420 |
500 |
610 |
| J1 |
460 |
360 |
440 |
| J2 |
460 |
380 |
460 |
| J3 |
460 |
430 |
500 |
| J4 |
460 |
480 |
550 |
| K1 |
500 |
360 |
440 |
| K2 |
500 |
430 |
500 |
| K3 |
500 |
460 |
520 |
| K4 |
500 |
500 |
600 |
| K5 |
500 |
560 |
640 |
| L1 |
600 |
430 |
500 |
| L2 |
600 |
460 |
540 |
| L3 |
600 |
500 |
540 |
| L4 |
600 |
530 |
600 |
| L5 |
600 |
560 |
640 |
| L6 |
600 |
600 |
680 |
| M1 |
630 |
560 |
620 |
| M2 |
630 |
600 |
680 |
| N1 |
680 |
500 |
580 |
| N2 |
680 |
600 |
700 |
