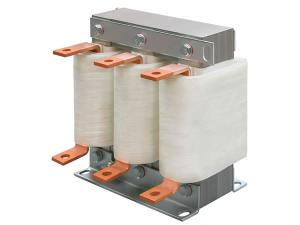

入力交流リアクトル
製品説明
入力ACリアクトルは、過度な圧力からから交換ドライブを保護するために、主にドライブの入力側に使われている源流器です。過電流を減らし、力率を増加させ、また送電網の高調波を低減させることで入力電源波形の機能を向上させています。
特徴
高性能の箔式巻線構造を採用し、このAC リアクターは直流抵抗が小さく、短絡防止能力に強い、短期的に強力な過負荷能力を持ちます。高性能のF級複合絶縁材料を採用し、過酷な環境でも安定した性能を維持することができます。低い束密度に設計されたリアクターは、良いリニアリティ性能と、強い過負荷性能を発揮します。真空圧力ディップ工芸のリアクターと配合、騒音が低いです。それに、当社のACライン・リアクターは低損失の冷間圧延珪素鋼板を採用することにより、損失は少ないし、効率も向上し、温度上昇も低いです。

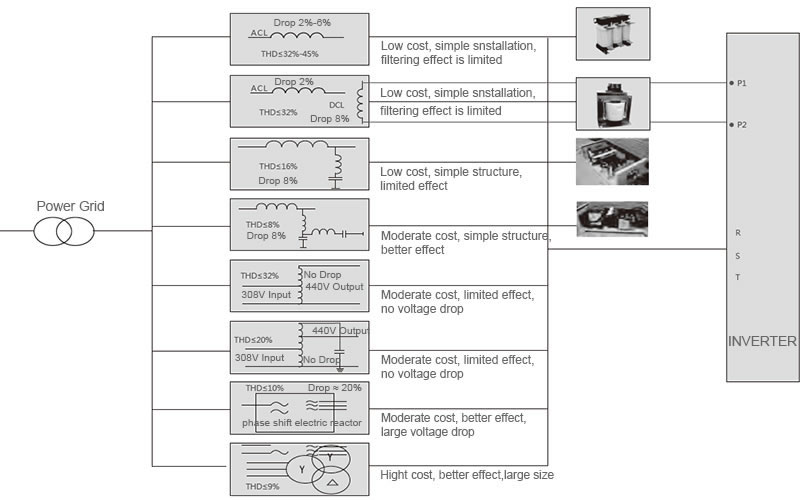

周波数入力終端解決法

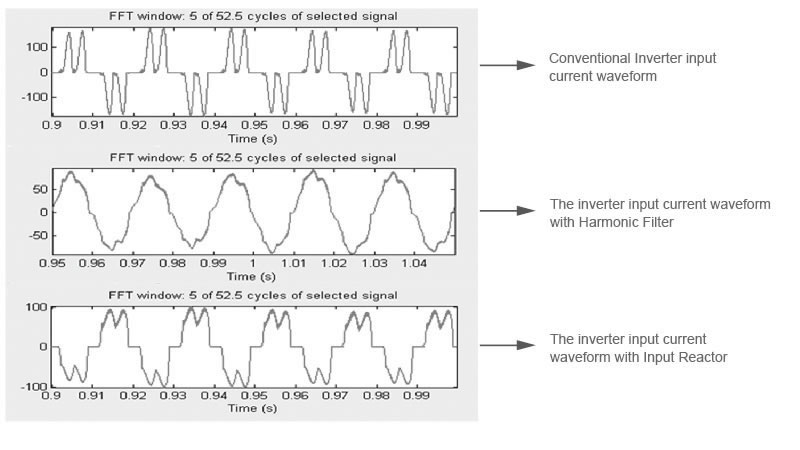

インバーターの入力電流曲線

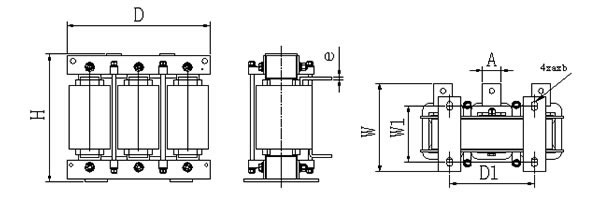

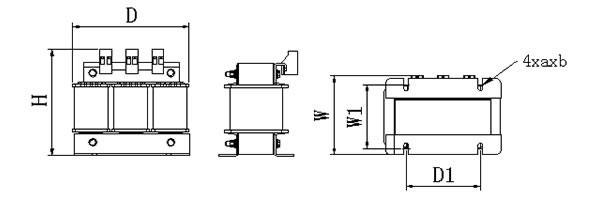

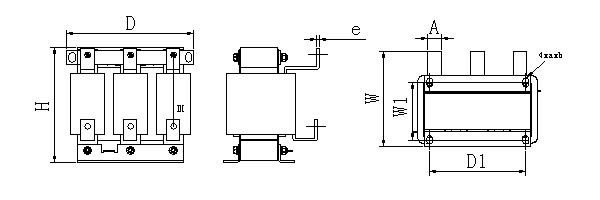

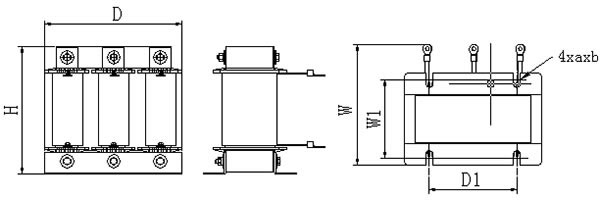

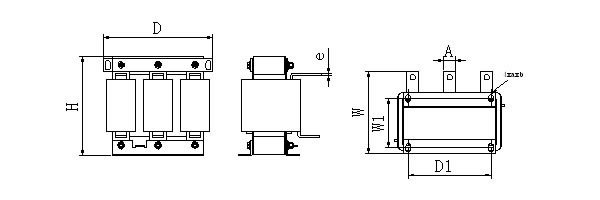

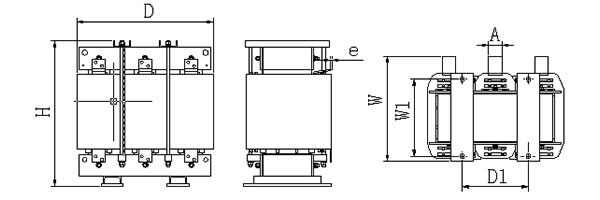

製品のサイズ
- 380V 入力 AC リアクター モデル選択 (2% 電圧降下)
- 380V 入力 AC リアクター モデル選択 (4% 電圧降下)
- 690V 入力 AC リアクター モデル選択 (2% 電圧降下)
| 380V 入力 AC リアクター モデル選択 (2% 電圧降下) |
| No. |
電力（KVA） |
定格電圧(A) |
インダクタンス(mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c (mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
1.5 |
5 |
2.8 |
2% |
F |
ACL-0005-EISC-E2M8C |
A |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.4 |
2 |
A1 |
| 2 |
2.2 |
7 |
2 |
2% |
F |
ACL-0007-EISC-E2M0C |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.5 |
2 |
A1 |
| 3 |
3.7 |
10 |
1.4 |
2% |
F |
ACL-0010-EISC-E1M4C |
110*130*84 |
91*65 |
6*11 |
/ |
/ |
Cu |
2.6 |
2 |
A1 |
| 4 |
5.5 |
15 |
0.93 |
2% |
F |
ACL-0015-EISC-EM93C |
125*135*84 |
40*64 |
6*9 |
/ |
/ |
Cu |
3.3 |
2 |
B1 |
| 5 |
7.5 |
20 |
0.7 |
2% |
F |
ACL-0020-EISC-EM70C |
130*135*84 |
40*64 |
6*9 |
/ |
/ |
Cu |
3.3 |
2 |
B1 |
| 6 |
11 |
30 |
0.47 |
2% |
F |
ACL-0030-EISCL-EM47C |
B |
200*125*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
4.9 |
2 |
D4 |
| 7 |
15 |
40 |
0.35 |
2% |
F |
ACL-0040-EISCL-EM35C |
200*125*116 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
4.9 |
2 |
D4 |
| 8 |
18.5 |
50 |
0.28 |
2% |
F |
ACL-0050-EISCL-EM28C |
200*160*120 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
5.9 |
2 |
D4 |
| 9 |
22 |
60 |
0.24 |
2% |
F |
ACL-0060-EISCL-EM24C |
200*150*120 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
5.9 |
2 |
D4 |
| 10 |
37 |
90 |
0.16 |
2% |
F |
ACL-0090-EISCL-EM16 |
200*160*120 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
6.9 |
2 |
D4 |
| 11 |
45 |
120 |
0.12 |
2% |
F |
ACL-0120-EISCL-EM12C |
200*140*155 |
120*72 |
8.5*20 |
/ |
/ |
Cu |
10 |
2 |
D4 |
| 12 |
55 |
150 |
0.095 |
2% |
F |
ACL-0150-EISH-E95UC |
C |
195*210*160 |
120*92 |
8.5*20 |
11 |
25*5 |
AL |
14 |
1 |
D8 |
| 13 |
75 |
200 |
0.07 |
2% |
F |
ACL-0200-EISH-E70UC |
195*220*170 |
120*102 |
8.5*20 |
11 |
25*5 |
AL |
16 |
1 |
D8 |
| 14 |
110 |
250 |
0.056 |
2% |
F |
ACL-0250-EISH-E56UC |
250*230*170 |
182*96 |
11*18 |
11 |
25*5 |
AL |
18 |
1 |
E3 |
| 15 |
132 |
290 |
0.048 |
2% |
F |
ACL-0290-EISH-E48UC |
250*230*180 |
182*96 |
11*18 |
12 |
30*5 |
AL |
21 |
1 |
E3 |
| 16 |
160 |
330 |
0.042 |
2% |
F |
ACL-0330-EISH-E42UC |
250*235*190 |
182*106 |
11*18 |
12 |
30*5 |
AL |
22 |
1 |
E3 |
| 17 |
185 |
390 |
0.036 |
2% |
F |
ACL-0390-EISH-E36UC |
290*250*185 |
214*100 |
11*18 |
12 |
30*5 |
AL |
25 |
1 |
G3 |
| 18 |
220 |
490 |
0.028 |
2% |
F |
ACL-0490-EISH-E28UC |
300*280*205 |
214*110 |
11*18 |
13 |
40*8 |
AL |
33 |
1 |
G4 |
| 19 |
240 |
530 |
0.026 |
2% |
F |
ACL-0530-EISH-E26UC |
300*280*205 |
214*110 |
11*18 |
13 |
40*8 |
AL |
42 |
1 |
G4 |
| 20 |
280 |
600 |
0.023 |
2% |
F |
ACL-0600-EISH-E23UC |
300*280*230 |
214*130 |
11*18 |
13 |
40*8 |
AL |
42 |
1 |
G4 |
| 21 |
300 |
660 |
0.021 |
2% |
F |
ACL-0660-EISH-E21UC |
300*280*230 |
214*130 |
11*18 |
13 |
40*8 |
AL |
45 |
1 |
G4 |
| 22 |
380 |
800 |
0.017 |
2% |
F |
ACL-0800-EISH-E17UC |
330*350*235 |
243*132 |
12*20 |
2-∮12 |
60*8 |
AL |
55 |
1 |
I3 |
| 23 |
450 |
1000 |
0.014 |
2% |
F |
ACL-1000-EISH-E14UC |
330*385*250 |
243*132 |
12*20 |
2-∮12 |
60*10 |
AL |
56 |
1 |
I4 |
| 24 |
550 |
1250 |
0.011 |
2% |
F |
ACL-1250-EISH-E11UC |
330*425*275 |
243*157 |
12*20 |
2-∮12 |
60*10 |
AL |
76 |
1 |
I5 |
| 380V 入力 AC リアクター モデル選択 (4% 電圧降下) |
| No. |
電力（KVA） |
定格電圧(A) |
インダクタンス(mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c (mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
15 |
15 |
1.7 |
4% |
F |
ACL-0015-EISA-E1M7 |
A |
155*150*120 |
95*82 |
6*15 |
/ |
/ |
AL |
5.5 |
2 |
C2 |
| 2 |
22 |
25 |
1.05 |
4% |
F |
ACL-0025-EISA-E1M0 |
B |
195*165*140 |
120*72 |
8.5*20 |
/ |
/ |
AL |
7 |
2 |
D6 |
| 3 |
37 |
35 |
0.73 |
4% |
F |
ACL-0035-EISA-EM73 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
9 |
2 |
D6 |
| 4 |
45 |
55 |
0.465 |
4% |
F |
ACL-0055-EISA-EM46 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
10.5 |
2 |
D6 |
| 5 |
55 |
70 |
0.365 |
4% |
F |
ACL-0070-EISA-EM36 |
D |
195*185*195 |
120*127 |
8.5*20 |
Φ 9 |
20*4 |
AL |
16.5 |
1 |
D8 |
| 6 |
75 |
90 |
0.285 |
4% |
F |
ACL-0090-EISA-EM28 |
250*230*185 |
182*88 |
11*18 |
Φ 11 |
25*5 |
AL |
21 |
1 |
E3 |
| 7 |
90 |
125 |
0.2 |
4% |
F |
ACL-0125-EISA-EM20 |
250*230*200 |
182*101 |
11*18 |
Φ 11 |
25*5 |
AL |
23.5 |
1 |
E3 |
| 8 |
110/132 |
160 |
0.16 |
4% |
F |
ACL-0160-EISA-EM16 |
250*230*210 |
182*111 |
11*18 |
Φ 11 |
25*5 |
AL |
27 |
1 |
E3 |
| 9 |
160 |
200 |
0.125 |
4% |
F |
ACL-0200-EISA-EM12 |
290*250*205 |
214*100 |
11*18 |
Φ 11 |
30*5 |
AL |
30 |
1 |
G3 |
| 10 |
220 |
250 |
0.105 |
4% |
F |
ACL-0250-EISA-EM10 |
290*250*220 |
214*125 |
11*18 |
Φ 11 |
30*5 |
AL |
35 |
1 |
G3 |
| 11 |
250 |
300 |
0.085 |
4% |
F |
ACL-0300-EISA-E85U |
320*280*220 |
243*119 |
12*20 |
Φ 14 |
40*6 |
AL |
41 |
1 |
H3 |
| 12 |
315/355 |
400 |
0.065 |
4% |
F |
ACL-0400-EISA-E65U |
320*280*235 |
243*134 |
12*20 |
Φ 14 |
40*6 |
AL |
47 |
1 |
H3 |
| 13 |
450 |
500 |
0.05 |
4% |
F |
ACL-0500-EISA-E50U |
320*280*245 |
243*144 |
12*20 |
Φ 14 |
40*8 |
AL |
53 |
1 |
H3 |
| 14 |
500/560 |
650 |
0.04 |
4% |
F |
ACL-0650-EISA-E40U |
E |
395*310*295 |
225*175 |
15*25 |
Φ 14 |
40*8 |
AL |
60 |
1 |
J2 |
| 15 |
630/750 |
800 |
0.032 |
4% |
F |
ACL-0800-EISA-E32U |
395*355*295 |
225*175 |
15*25 |
Φ 14 |
40*10 |
AL |
80 |
1 |
J3 |
| 16 |
800 |
950 |
0.027 |
4% |
F |
ACL-0950-EISA-E27U |
F |
395*395*320 |
225*175 |
15*25 |
Φ 14 |
60*10 |
AL |
89 |
1 |
J4 |
| 17 |
900/1000 |
1200 |
0.021 |
4% |
F |
ACL-1200-EISA-E21U |
395*395*340 |
225*200 |
15*25 |
Φ 14 |
60*10 |
AL |
100 |
1 |
J4 |
| 690V 入力 AC リアクター モデル選択 (2% 電圧降下) |
| No. |
電力（KVA） |
定格電圧(A) |
インダクタンス (mH) |
電圧降下 |
絶縁階級 |
リアクトルタイプ |
写真No. |
製品仕様 |
| D*H*W(mm) |
D1*W1(mm) |
a*b(mm) |
∮c(mm) |
A*e (mm) |
材質 |
重さ(Kg) |
Qty. |
梱包コード |
| 1 |
15 |
15 |
1.7 |
2% |
F |
ACL-0015-EISA-E1M7 |
A |
155*150*120 |
95*82 |
6*15 |
/ |
/ |
AL |
5.5 |
2 |
D7 |
| 2 |
22 |
25 |
1.05 |
2% |
F |
ACL-0025-EISA-E1M0 |
B |
195*165*140 |
120*72 |
8.5*20 |
/ |
/ |
AL |
7 |
2 |
D7 |
| 3 |
37 |
35 |
0.73 |
2% |
F |
ACL-0035-EISA-EM73 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
9 |
2 |
D7 |
| 4 |
45 |
55 |
0.465 |
2% |
F |
ACL-0055-EISA-EM46 |
195*165*160 |
120*92 |
8.5*20 |
/ |
/ |
AL |
10.5 |
2 |
D7 |
| 5 |
55 |
70 |
0.365 |
2% |
F |
ACL-0070-EISA-EM36 |
D |
195*185*195 |
120*127 |
8.5*20 |
Φ 9 |
20*4 |
AL |
16.5 |
1 |
D8 |
| 6 |
75 |
90 |
0.285 |
2% |
F |
ACL-0090-EISA-EM28 |
250*230*185 |
182*88 |
11*18 |
Φ 11 |
25*5 |
AL |
21 |
1 |
E3 |
| 7 |
90 |
125 |
0.2 |
2% |
F |
ACL-0125-EISA-EM20 |
250*230*200 |
182*101 |
11*18 |
Φ 11 |
25*5 |
AL |
23.5 |
1 |
E3 |
| 8 |
110/132 |
160 |
0.16 |
2% |
F |
ACL-0160-EISA-EM16 |
250*230*210 |
182*111 |
11*18 |
Φ 11 |
25*5 |
AL |
27 |
1 |
E3 |
| 9 |
160 |
200 |
0.125 |
2% |
F |
ACL-0200-EISA-EM12 |
290*250*205 |
214*100 |
11*18 |
Φ 11 |
30*5 |
AL |
30 |
1 |
G3 |
| 10 |
220 |
250 |
0.105 |
2% |
F |
ACL-0250-EISA-EM10 |
290*250*220 |
214*125 |
11*18 |
Φ 11 |
30*5 |
AL |
35 |
1 |
G3 |
| 11 |
250 |
300 |
0.085 |
2% |
F |
ACL-0300-EISA-E85U |
320*280*220 |
243*119 |
12*20 |
Φ 14 |
40*6 |
AL |
41 |
1 |
H3 |
| 12 |
315/355 |
400 |
0.065 |
2% |
F |
ACL-0400-EISA-E65U |
320*280*235 |
243*134 |
12*20 |
Φ 14 |
40*6 |
AL |
47 |
1 |
H3 |
| 13 |
450 |
500 |
0.05 |
2% |
F |
ACL-0500-EISA-E50U |
320*280*245 |
243*144 |
12*20 |
Φ 14 |
40*8 |
AL |
53 |
1 |
H3 |
| 14 |
500/560 |
650 |
0.04 |
2% |
F |
ACL-0650-EISA-E40U |
E |
395*310*295 |
225*175 |
15*25 |
Φ 14 |
40*8 |
AL |
60 |
1 |
J2 |
| 15 |
630/750 |
800 |
0.032 |
2% |
F |
ACL-0800-EISA-E32U |
395*355*295 |
225*175 |
15*25 |
Φ 14 |
40*10 |
AL |
80 |
1 |
J3 |
| 16 |
800 |
950 |
0.027 |
2% |
F |
ACL-0950-EISA-E27U |
F |
395*395*320 |
225*175 |
15*25 |
Φ 14 |
60*10 |
AL |
89 |
1 |
J4 |
| 17 |
900/1000 |
1200 |
0.021 |
2% |
F |
ACL-1200-EISA-E21U |
395*395*340 |
225*200 |
15*25 |
Φ 14 |
60*10 |
AL |
100 |
1 |
J4 |
梱包コード
| コード |
D |
W |
H |
梱包輪郭 |
| A1 |
160 |
330 |
250 |
|
| A2 |
160 |
360 |
250 |
| B1 |
180 |
330 |
250 |
| B2 |
180 |
430 |
300 |
| C1 |
220 |
330 |
260 |
| C1 |
220 |
430 |
300 |
| C2 |
220 |
500 |
320 |
| D1 |
270 |
230 |
320 |
| D2 |
270 |
270 |
350 |
| D3 |
270 |
300 |
360 |
| D4 |
270 |
360 |
300 |
| D3 |
270 |
300 |
360 |
| D5 |
270 |
360 |
440 |
| D6 |
270 |
380 |
320 |
| D7 |
270 |
430 |
320 |
| D8 |
270 |
550 |
380 |
| E1 |
300 |
230 |
320 |
| E2 |
300 |
270 |
350 |
| E3 |
300 |
300 |
380 |
| E4 |
300 |
360 |
320 |
| F1 |
330 |
270 |
340 |
| F2 |
330 |
300 |
380 |
| F3 |
330 |
330 |
400 |
| G1 |
360 |
270 |
350 |
| G2 |
360 |
300 |
380 |
| G3 |
360 |
330 |
420 |
| G4 |
360 |
360 |
440 |
| H1 |
390 |
300 |
400 |
| H2 |
390 |
330 |
400 |
| H3 |
390 |
360 |
440 |
| H4 |
390 |
430 |
500 |
| H5 |
390 |
460 |
550 |
| I1 |
420 |
300 |
380 |
| I2 |
420 |
330 |
400 |
| I3 |
420 |
430 |
550 |
| I4 |
420 |
460 |
550 |
| I5 |
420 |
500 |
610 |
| J1 |
460 |
360 |
440 |
| J2 |
460 |
380 |
460 |
| J3 |
460 |
430 |
500 |
| J4 |
460 |
480 |
550 |
| K1 |
500 |
360 |
440 |
| K2 |
500 |
430 |
500 |
| K3 |
500 |
460 |
520 |
| K4 |
500 |
500 |
600 |
| K5 |
500 |
560 |
640 |
| L1 |
600 |
430 |
500 |
| L2 |
600 |
460 |
540 |
| L3 |
600 |
500 |
540 |
| L4 |
600 |
530 |
600 |
| L5 |
600 |
560 |
640 |
| L6 |
600 |
600 |
680 |
| M1 |
630 |
560 |
620 |
| M2 |
630 |
600 |
680 |
| N1 |
680 |
500 |
580 |
| N2 |
680 |
600 |
700 |
