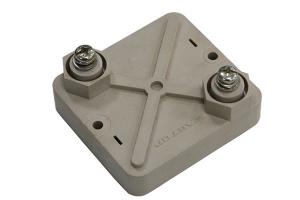

厚膜抵抗器

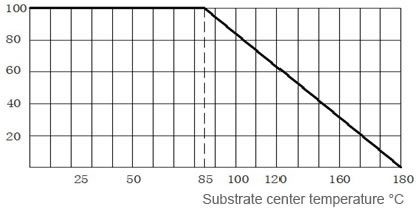

RPTF平面厚膜とハイパワー無誘導の抵抗器が高い周波数を持ちます。長時間利用され、水冷または空冷が必要とし、基板の中心温度を85℃以下に維持しなければなりません。電源範囲は100ワット〜800ワットです。これは、発電の電気機器、電力伝送、可変速度駆動装置に適用されます。

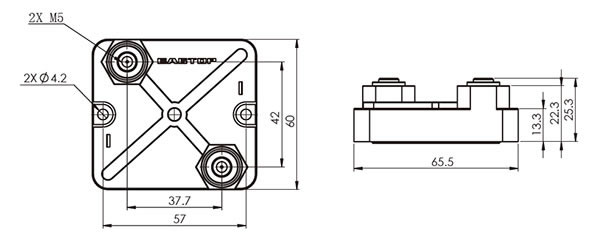

製品のサイズ
| 抵抗範囲 | 定格出力 P85°C | Max. 作業電圧 | 許容差 | 温度係数 |
| 0.3Ω to 100K | 100W to 800W | 5K | 3, 5, 10 | 100, 200, 300 |
| 材料 | UL 94V0 |
| 基板 | アルミ 窒化物 |
| 端末コネクション | M5 |
| 締め付けトルクコネクション | 2 Nm |
| 抵抗インストールトルク | 1.8 Nm |
| 重さ | 83g ±10% |
応用基準
GB/T5729-2003
IEC60115
MIL-STD-202
| 特性 | 検査方法 | 性能要求 |
| 持続湿り-熱 | 56 日 RH95%/40°C |
ΔR≤±(0.5%R + 0.005Ω) |
| 温度変化 | -55°C /+125°C,5周期 | ΔR≤±(0.5%R + 0.005Ω) |
| 短期過負荷 | 1000W 10S@70°C | ΔR≤±(0.25%R + 0.005Ω) |
| 絶縁抵抗 | DC 1000V | R≥10GΩ |
| 耐電圧 | AC7000V 50Hz 1min | 破損や飛行アークはなし |
| 寿命 | 85°Cの場合1000h/Pr | ΔR≤±(0.5%R+ 0.005Ω) |
| 耐振性 | MIL STD202 方法 204 cond.D(10g;5/500Hz) |
△R ≤±(0.25%R+ 0.005Ω) |
| RPTF | 0600 | 6K00 | 9999G | J | ||
| 製品 タイプ | 定格出力 50W-800W 0020-50W |
抵抗値(ohm) | (Ω)ohms0R08-0.08Ω/ 0032-32Ω/8K00-8KΩ単位の抵抗値 |
コネクション G=端子 | 許容差 | 抵抗許容差H=±3% K=±10% J=±5% |
