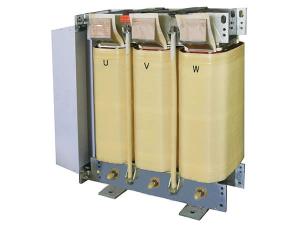

DV/DT フィルタ
機能と用途（100ｍ長さ以上用dt/dv フィルタ）
DV/DT フィルタは周波数変換サーボモータ側のdV/dt電圧を効果的に減少させます。伝送ケーブルとサーボモータコイルの早期老化や破壊を防止します。サーボは、サーボモータの寿命を延ばす以上、信頼性と稼働率を向上させます。隣接する機器や回線への干渉を減らします。モーターリーク電流を低減、フィルタとモータ間の接触器を開く時に生じたインターフェアランスを減らします。IEC 60034-17, 60034-25基準に満たします。
| 出力定格 (KW) | 最大電流(A) | メインケーブル(UL AWG) | 定格インダクタンス | 公称静電容量 (コンダクター - コンダクター) | 公称静電容量 コンダクター- コンダクター & shield | 定格導体の直流抵抗@20°C | 最大適合電流@30°C(Amps) | ||||||
| (Uh/ft) | (Uh/m) | (H/Km) | (pF/ft) | (pF/m) | F/KM | (pF/ft) | (pF/m) | (Ohm/1000ft) | (Ohm/1000m) | ||||
| 5.5 | 12.8 | AWG14 | 0.213 | 0.699 | 6.988189E--04 | 23 | 75.5 | 7.545932E--08 | 42 | 137.8 | 2.52 | 8.268 | 25 |
| 11 | 24.8 | AWG10 | 0.184 | 0.604 | 6.036745E--04 | 29 | 95.1 | 9.514436E--08 | 53 | 173.9 | 0.989 | 3.245 | 40 |
VFDの出力 dt/dvは3000V/μSの時に、シールドケーブルの分布パラメータにより、波形反射は生じません。臨界長は、出力リアクターを含まないと一般的に15ｍほど長いです。実際にはケーブルはの分布パラメーターは変わるから、サーボドライブ出力したdv/dtは3000V/μS以上です。 そのため、出力リアクターを含まないとケーブルの長さは10ｍをおすすめ、10ｍ以上の場合は1%出力のリアクターを増加したほうがいいです。
コモンモードテストデータ| スイッチング周波数 | テストポイント | 50m アンシールドのケーブル | 150m アンシールドのケーブル | 500m アンシールドのケーブル | ||||||
| Ubus | Upeak | dv/dt | Ubus | Upeak | dv/dt | Ubus | Upeak | dv/dt | ||
| 4KHz | ドライブ出力 | 525 | 603 | 2275 | 525 | 588 | 2218 | 525 | 603 | 2394 |
| フィルタ出力 | 537 | 594 | 63 | 528 | 609 | 98 | 528 | 744 | 69 | |
| モータ側 | 501 | 564 | 70 | 501 | 570 | 109 | 438 | 696 | 79 | |
| 8KHz | ドライブ出力 | 528 | 603 | 2353 | 528 | 594 | 2215 | 525 | 603 | 2275 |
| フィルタ出力 | 525 | 573 | 68 | 528 | 615 | 91 | 525 | 744 | 69 | |
| モータ側 | 501 | 537 | 81 | 498 | 582 | 101 | 414 | 672 | 82 | |
| Dt/dv フィルタがないとモーター端子のピーク電圧は1000Vに達します。 (ケーブルの長さ:100m) | ||||||||||
| 作業電流(A) | 荷重 | CM 電圧(V) | CM 電流(A) |
| 538 | 13 | ||
| 76 | 80% | 275.5 | 1.9 |
| 95A dv/dt フィルタのCMテストデーター (ケーブルの長さ:100m) | |||
