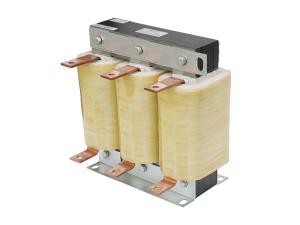

防爆形インバーター用リアクター

お問い合わせフォーム

この防爆形リアクターは鉱山機械で使用されます。過酷な環境に、高い安定性を発揮し、機器の安全性は高レベルに達します。EAGTOPの誘導子もしくはリアクターは鉱山機械の特殊な要求に基づいて設計されます。頑丈な構造、抜群した絶縁性、低い温度上昇、少ない漏れ電流など特徴があり、安心して使用することができます。また、入力電流の波形とバランスを向上させ、高調波、突入電流制限、システムの力率を改善することもできます。

製品特徴
高品質の冷間圧延珪素鋼板を使用し、低損失、良好な高周波特性を持つ反応器です。低磁束密度、良好な直線性、強力な過負荷のために設計されています。低電流密度は巻線の損失や温度上昇を減少させます。リアクターの浸漬処理として真空圧力浸漬を採用し、十分に浸漬可能、油膜が厚くて、騒音も低いです。耐食性と防湿性能も優れています。また、コイルはHレベル絶縁で長期間の安定作業を保証します。小型、取り付けやすく、安定した性能、強力な抗短絡性能なども特徴です。温度上昇が70K未満である、ノイズが75dB未満です。絶縁性能優れ、漏れ電流少ないです。

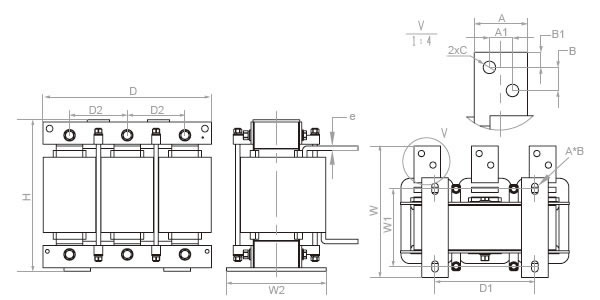

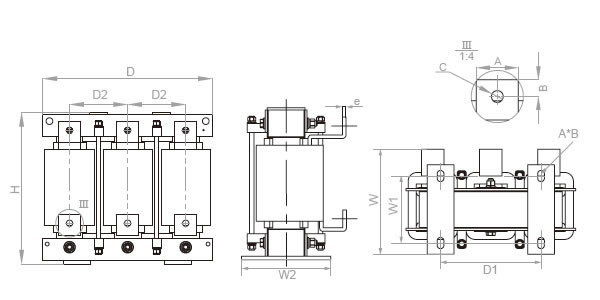

寸法図
  • 防爆形
    入力リアクターの仕様表
  • 防爆形
    出力リアクターの仕様表
  • 防爆形エネルギーフィードバック リアクターの仕様表
№ 電力(KVA) 電圧(V) 定格電流(A) インダクタンス値(mH) 絶縁クラス リアクターのタイプ
写真No. 		製品規格
D×H×W (mm) D1×W1(mm) a×b(mm) ∮c(mm) A×e (mm) 材料 重さ(Kg) Qty. 梱包コード
1 110 660 110 0.46 H FBLA-0110-EISC-6423 G 300×250×280 200×250 12×20 11 20×5 Cu 40 1 G3
2 132 660 147 0.25 H FBLA-0147-EISC-6423 250×250×240 200×190 12×20 11 20×5 Cu 45 1 F3
3 200 660 200 0.25 H FBLA-0200-EISC-6423 E 420×300×350 250×300 15×25 11 20×5 Cu 100 1 K1
4 250 660 280 0.13 H FBLA-0280-EISC-6423 G 250×300×250 200×210 12×20 11 20×5 Cu 65 1 F3
5 400 660 380 0.13 H FBLA-0380-EISC-6423 E 330×400×340 250×300 15×25 11 40×5 Cu 130 1 I4
6 400 660 400 0.09 H FBLA-0400-EISC-6423 G 370×340×350 250×300 15×25 2-∮11 50×5 Cu 120 1 J3
7 500 660 500 0.10 H FBLA-0500-EISC-6423 E 320×420×340 250×300 15×25 13 40×6 Cu 125 1 H5
8 500 660 560 0.07 H FBLA-0560-EISC-6423 G 370×350×350 250×300 15×25 2-∮11 50×5 Cu 125 1 J3
9 630 660 630 0.09 H FBLA-0630-EISC-6423 E 405×480×350 250×300 15×25 2-∮12 50×6 Cu 200 1 K5
10 200 1140 118 1.07 H FBLA-0118-EISC-6423 420×300×350 250×300 15×25 11 20×5 Cu 125 1 K1
11 250 1140 162 0.39 H FBLA-0162-EISC-6423 350×290×340 250×300 15×25 11 20×5 Cu 50 1 I4
12 400 1140 229 0.55 H FBLA-0229-EISC-6423 G 425×340×365 250×300 15×25 11 30×5 Cu 185 1 K2
13 400 1140 260 0.24 H FBLA-0260-EISC-6423A E 360×350×340 250×300 15×25 11 20×5 Cu 110 1 I3
14 500 1140 290 0.44 H FBLA-0290-EISC-6423 365×395×375 250×300 15×25 13 30×5 Cu 195 1 J4
15 630 1140 360 0.35 H FBLA-0360-EISC-6423 G 500×420×390 250×300 15×25 13 40×5 Cu 280 1 L6
16 630 1140 385 0.20 H FBLA-0385-EISC-6423 370×375×330 250×300 12×20 14 40×5 Cu 137 1 J4
17 630 1140 408 0.15 H FBLA-0408-EISC-6423A E 400×400×340 250×300 15×25 2-∮13 50×5 Cu 135
K4
№ 電力(KVA) 電圧(V) 定格電流(A) インダクタンス(mH) 絶縁クラス リアクターのタイプ
写真No. 		製品規格
D×H×W (mm) D1×W1(mm) a×b(mm) ∮c(mm) A×e (mm) 材料 重さ(Kg) Qty. 梱包コード
1 500 660 448 0.08 H FBLO-0448-EISC-6423 E 320×450×340 250×300 15×25 14 40×5 Cu 110 1 I5
2 132 1140 86 0.73 H FBLO-0086-EISC-6423 320×290×340 250×300 15×25 11 20×5 Cu 60 1 H4
3 200 1140 130 0.49 H FBLO-0130-EISC-6423 320×310×340 250×300 12×20 11 20×5 Cu 80 1 H4
4 250 1140 162 0.39 H FBLO-0162-EISC-6423A 360×350×340 250×300 15×25 11 20×5 Cu 85 1 I3
5 400 1140 260 0.24 H FBLO-0260-EISC-6423 360×380×340 250×300 15×25 11 20×5 Cu 120 1 I4
6 400 1140 260 0.24 H FBLO-0260-EIWC-6423 360×260×455 300×400 12×20 11 20×5 Cu 120 1 I2
7 500 1140 324 0.19 H FBLO-0324-EISC-6423 320×420×365 250×300 15×25 13 30×5 Cu 150 1 I5
8 1000 1140 350 0.20 H FBLO-0350-EISC-6423C G 420×390×340 250×300 15×25 13 40×5 Cu 180 1 K3
9 1000 1140 350 0.04 H FBLO-0350-EISC-6423 E 315×320×332 250×300 12×20 14 40×5 Cu 70 1 H4
10 630 1140 408 0.15 H FBLO-0408-EISC-6423 400×440×340 250×300 15×25 2-∮13 50×5 Cu 160 1 K4
№ 電力(KVA) 電圧(V) 定格電流(A) インダクタンス(mH) 絶縁クラス リアクターのタイプ
写真No. 		製品規格
D×H×W (mm) D1×W1(mm) a×b(mm) ∮c(mm) A×e (mm) 材料 重さ(Kg) Qty. 梱包コード
1 90 660 90 0.85 H FBLE-0090-EISC-6423 G 320×280×280 200×250 12×20 11 20×5 Cu 85 1 H3
2 110 660 110 0.69 H FBLE-0110-EISC-6423 320×320×280 200×250 12×20 11 20×5 Cu 90 1 H3
3 200 660 200 0.38 H FBLE-0200-EISC-6423 E 480×350×350 250×300 15×25 11 20×5 Cu 200 1 L1
4 630 660 315 0.25 H FBLE-0315-EISC-6423 520×435×370 250×300 15×25 11 30×5 Cu 245 1 L3
5 400 660 380 0.20 H FBLE-0380-EISC-6423 350×500×340 250×300 15×25 11 40×5 Cu 200 1 L6
6 500 660 500 0.24 H FBLE-0500-EISC-6423 485×500×435 250×360 15×25 13 40×6 Cu 370 1 L4
7 200 1140 118 2.13 H FBLE-0118-EISC-6423 480×440×340 250×300 15×25 11 20×5 Cu 260 1 L2
8 630 1140 180 1.40 H FBLE-0180-EISC-6423 G 550×500×340 250×300 15×25 11 20×5 Cu 350 1 M2
9 400 1140 229 1.10 H FBLE-0229-EISC-6423 G 550×500×380 250×300 15×25 11 25×5 Cu 410 1 M2
10 500 1140 290 0.87 H FBLE-0290-EISC-6423 E 545×510×465 250×360 15×25 13 30×5 Cu 450 1 M3
11 1000 1140 340 0.91 H FBLE-0340-EISC-6423 G 590×525×420 250×360 15×25 14 40×5 Cu 539
N2

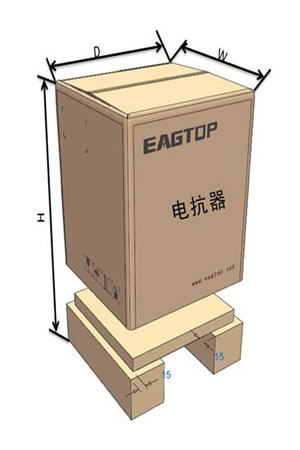

梱包コード
コード D W H 梱包輪郭
A1 160 330 250
A2 160 360 250
B1 180 330 250
B2 180 430 300
C1 220 330 260
C1 220 430 300
C2 220 500 320
D1 270 230 320
D2 270 270 350
D3 270 300 360
D4 270 360 300
D3 270 300 360
D5 270 360 440
D6 270 380 320
D7 270 430 320
D8 270 550 380
E1 300 230 320
E2 300 270 350
E3 300 300 380
E4 300 360 320
F1 330 270 340
F2 330 300 380
F3 330 330 400
G1 360 270 350
G2 360 300 380
G3 360 330 420
G4 360 360 440
H1 390 300 400
H2 390 330 400
H3 390 360 440
H4 390 430 500
H5 390 460 550
I1 420 300 380
I2 420 330 400
I3 420 430 550
I4 420 460 550
I5 420 500 610
J1 460 360 440
J2 460 380 460
J3 460 430 500
J4 460 480 550
K1 500 360 440
K2 500 430 500
K3 500 460 520
K4 500 500 600
K5 500 560 640
L1 600 430 500
L2 600 460 540
L3 600 500 540
L4 600 530 600
L5 600 560 640
L6 600 600 680
M1 630 560 620
M2 630 600 680
N1 680 500 580
N2 680 600 700
