直流リアクトル･DCリアクトル
製品説明
このDCリアクトルは、インダクタンスが一定量に達した時、安定した電気流量を保証するために、直流回路で電流パルスを軽減させる役割があります。その上、コンデンサフィルタリングによって起こる入力電流波形の歪みを改善します。またインパルス電流によって起こる電気容量の過熱やブリッジ整流器へのダメージを減少させたり防いだりします。その上、ACインパルス、DCバスバーを減少させ、力率増加機能も持っています。また送電網の過渡電圧を制限しています。
特徴
DCリアクトルは、高性能、高温抵抗、フレームレス技術、F、Hグレードのような高耐熱性をもった合成絶縁材でできています。アルゴンアーク溶接技術の採用で、低ノイズで磁束の漏れも小さく、安定したインダクタンスを実現しています。またホイル巻き処理の採用によって、電磁気抵抗が強く、見た目にも美しい外観を有しています。鉄心には、高品質、低消費の冷延ケイ素鋼板を材料として採用しています。信頼性も高く、コンパクト、軽量で、価格も経済的です。
電気的特性
1. 定格作動電圧: DC500V-DC1000V
2. 絶縁耐力: 巻心 3000VAC/50Hz/5mA/10S, フラッシュオーバー損傷なし
3. 絶縁抵抗: 巻心1000VDC, 絶縁抵抗値≥100MΩ
4. リアクトルのノイズは65dB未満 (リアクトルから水平距離で1メートル離れたところで測定)
5. 標準製品: GB19212.1-2008/GB19212.21-2007/GB1094.6-2011

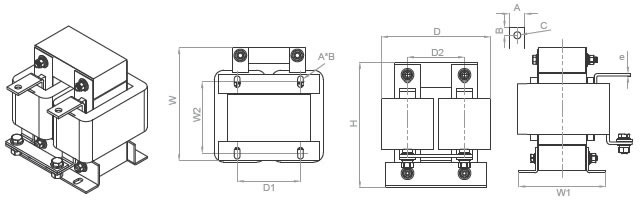

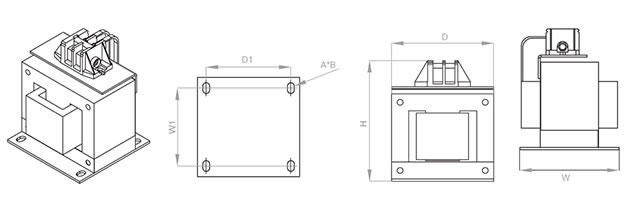

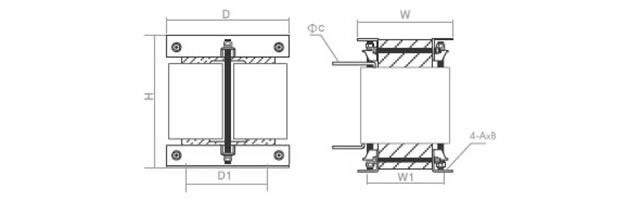

| NO. | 電力(KVA) | 電圧(V) | 定格電流(A) | インダクタンス値(mH) | 絶縁クラス | リアクターのタイプ | 写真No. | 製品規格 | ||||||||
| D×H×W(mm) | D1×W1(mm) | a×b(mm) | ∮c(mm) | A×e (mm) | 材料 | 重さ (Kg) | 梱包 Qty. | 梱包コード | ||||||||
| 1 | 1.5/2.2 | 400 | 6 | 11 | F | DCL-0006-EIDC-E11M | A | 80×110×85 | 63×60 | 5.4×9 | / | / | Cu | 2.3 | 2 | A1 |
| 2 | 3.7/4.0 | 400 | 12 | 6.3 | F | DCL-0012-EIDC-E6M3 | 100×125×100 | 80×70 | 6×11 | / | / | Cu | 3.2 | 2 | A1 | |
| 3 | 5.5/7.5 | 400 | 23 | 3.6 | F | DCL-0023-EIDH-E3M6 | 110×135×120 | 87×70 | 6×11 | / | / | AL | 3.8 | 2 | A2 | |
| 4 | 11.0/15.0 | 400 | 33 | 2 | F | DCL-0033-EIDH-E2M0 | 110×135×120 | 87×70 | 6×11 | / | / | AL | 4.3 | 2 | A2 | |
| 5 | 18.5 | 400 | 40 | 1.3 | F | DCL-0040-EIDH-E1M3 | 110×135×120 | 87×70 | 6×11 | / | / | AL | 4.3 | 2 | A2 | |
| 6 | 22 | 400 | 50 | 1.08 | F | DCL-0050-EIDH-E1M1 | 120×145×135 | 95×85 | 8.4×13 | / | / | AL | 5.5 | 2 | B2 | |
| 7 | 30 | 400 | 65 | 0.8 | F | DCL-0065-EIDH-EM80 | 138×170×150 | 111×85 | 8.4×13 | / | / | AL | 7.2 | 2 | B2 | |
| 8 | 37 | 400 | 78 | 0.7 | F | DCL-0078-EIDH-EM70 | 138×170×150 | 111×85 | 8.4×13 | / | / | AL | 7.5 | 2 | B2 | |
| 9 | 45 | 400 | 95 | 0.54 | F | DCL-0095-EIDH-EM54 | 138×170×150 | 111×85 | 8.4×13 | / | / | AL | 7.8 | 2 | B2 | |
| 10 | 55 | 400 | 115 | 0.45 | F | DCL-0115-EIDH-EM45 | 155×195×160 | 125×90 | 9×18 | / | / | AL | 9.2 | 2 | C3 | |
| 11 | 75 | 400 | 160 | 0.36 | F | DCL-0160-UIDH-EM36 | B | 165×215×130 | 100×98 | 9×18 | / | 20×5 | AL | 10 | 1 | C3 |
| 12 | 90 | 400 | 180 | 0.33 | F | DCL-0180-UIDH-EM33 | 165×215×130 | 100×98 | 9×18 | / | 20×5 | AL | 20 | 1 | C3 | |
| 13 | 110/132 | 400 | 250 | 0.26 | F | DCL-0250-UIDH-EM26 | 210×255×150 | 176×115 | 11×18 | 12 | 30×5 | AL | 23 | 1 | D3 | |
| 14 | 160 | 400 | 340 | 0.17 | F | DCL-0340-UIDH-EM17 | 210×255×150 | 176×115 | 11×18 | 12 | 30×5 | AL | 23 | 1 | D3 | |
| 15 | 185/220 | 400 | 460 | 0.09 | F | DCL-0460-UIDH-EM09 | 220×280×150 | 191×115 | 11×18 | 14 | 35×6 | AL | 28 | 1 | D5 | |
| 16 | 300 | 400 | 650 | 0.072 | F | DCL-0650-UIDH-E72U | 235×280×160 | 206×125 | 11×18 | 14 | 45×6 | AL | 33 | 1 | E4 | |
| 17 | 55 | 690 | 95 | 1 | F | DCL-0095-UIDA-E1M0 | C | 185×215×185 | 100×127 | 9×18 | 11 | 25×5 | AL | 15 | 1 | D3 |
| 18 | 75 | 690 | 120 | 0.85 | F | DCL-0120-UIDA-EM85 | 190×215×200 | 100×142 | 9×18 | 11 | 25×5 | AL | 18 | 1 | D3 | |
| 19 | 90 | 690 | 165 | 0.65 | F | DCL-0165-UIDA-EM65 | 215×260×190 | 176×126 | 11×18 | 11 | 25×5 | AL | 18.5 | 1 | E4 | |
| 20 | 132 | 690 | 210 | 0.47 | F | DCL-0210-UIDA-EM47 | 215×260×200 | 176×131 | 11×18 | 11 | 25×5 | AL | 20 | 1 | E4 | |
| 21 | 160 | 690 | 264 | 0.38 | F | DCL-0264-UIDA-EM38 | 220×260×220 | 176×151 | 11×18 | 11 | 30×5 | AL | 26 | 1 | E4 | |
| コード | D | W | H | 梱包輪郭 |
| A1 | 160 | 330 | 250 |   |
| A2 | 160 | 360 | 250 | |
| B1 | 180 | 330 | 250 | |
| B2 | 180 | 430 | 300 | |
| C1 | 220 | 330 | 260 | |
| C1 | 220 | 430 | 300 | |
| C2 | 220 | 500 | 320 | |
| D1 | 270 | 230 | 320 | |
| D2 | 270 | 270 | 350 | |
| D3 | 270 | 300 | 360 | |
| D4 | 270 | 360 | 300 | |
| D3 | 270 | 300 | 360 | |
| D5 | 270 | 360 | 440 | |
| D6 | 270 | 380 | 320 | |
| D7 | 270 | 430 | 320 | |
| D8 | 270 | 550 | 380 | |
| E1 | 300 | 230 | 320 | |
| E2 | 300 | 270 | 350 | |
| E3 | 300 | 300 | 380 | |
| E4 | 300 | 360 | 320 | |
| F1 | 330 | 270 | 340 | |
| F2 | 330 | 300 | 380 | |
| F3 | 330 | 330 | 400 | |
| G1 | 360 | 270 | 350 | |
| G2 | 360 | 300 | 380 | |
| G3 | 360 | 330 | 420 | |
| G4 | 360 | 360 | 440 | |
| H1 | 390 | 300 | 400 | |
| H2 | 390 | 330 | 400 | |
| H3 | 390 | 360 | 440 | |
| H4 | 390 | 430 | 500 | |
| H5 | 390 | 460 | 550 | |
| I1 | 420 | 300 | 380 | |
| I2 | 420 | 330 | 400 | |
| I3 | 420 | 430 | 550 | |
| I4 | 420 | 460 | 550 | |
| I5 | 420 | 500 | 610 | |
| J1 | 460 | 360 | 440 | |
| J2 | 460 | 380 | 460 | |
| J3 | 460 | 430 | 500 | |
| J4 | 460 | 480 | 550 | |
| K1 | 500 | 360 | 440 | |
| K2 | 500 | 430 | 500 | |
| K3 | 500 | 460 | 520 | |
| K4 | 500 | 500 | 600 | |
| K5 | 500 | 560 | 640 | |
| L1 | 600 | 430 | 500 | |
| L2 | 600 | 460 | 540 | |
| L3 | 600 | 500 | 540 | |
| L4 | 600 | 530 | 600 | |
| L5 | 600 | 560 | 640 | |
| L6 | 600 | 600 | 680 | |
| M1 | 630 | 560 | 620 | |
| M2 | 630 | 600 | 680 | |
| N1 | 680 | 500 | 580 | |
| N2 | 680 | 600 | 700 |
