アルミカバーの抵抗器

お問い合わせフォーム

RHPA シリーズ 抵抗器の保護等級はIP55にまで到達することができ、環境に厳しい条件に該当良い放熱ときちんとした外観で設計されています。

製品特徴
1. 定格出力範囲: 300W~2000W
2. 作業電圧の範囲: <690V
3. 定格抵抗範囲: 1Ω~10KΩ
4. ロー温度上昇：ヒートシンクケースにより
5. 内部温度制御スイッチ
6. ダイカスト アルミ コネクションのボックス、IP等級：IP54以上

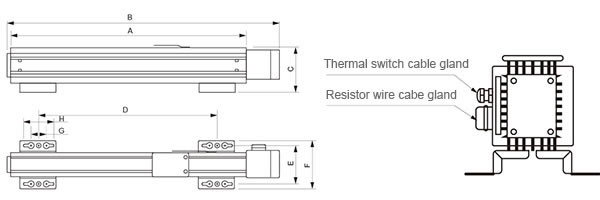

製品のサイズ
仕様
タイプ 定格出力(W) 製品 写真 寸法 (mm) 抵抗範囲(Ω)
A B C D E F G H
RHPA 300

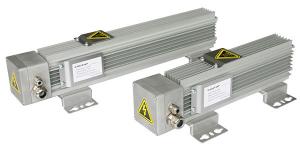

写真 A 		295 366 115 195 105 127 30 49.5 1Ω-10kΩ
RHPA 500 295 366 115 195 105 127 30 49.5 1Ω-10kΩ
RHPA 800 380 451 115 280 105 127 30 49.5 1Ω-10kΩ
RHPA 1000 426 497 115 326 105 127 30 49.5 5Ω-10kΩ
RHPA 1200 526 597 115 426 105 127 30 49.5 5Ω-10kΩ
RHPA 1500 626 697 115 526 105 127 30 49.5 5Ω-10kΩ
RHPA 1800 726 797 115 626 105 127 30 49.5 5Ω-10kΩ
RHPA 2000 726 797 115 626 105 127 30 49.5 5Ω-10kΩ

その他の技術的なパラメータ＆要件については、当社の営業担当者までお問い合わせください。)

製品特性
タイプ 定格出力(W) Max. 温度 上昇(K @40°C) 制動動力 持続時間 抵抗範囲(Ω)
P 1/120 kW@40°C P 5/120 kW@40°C P 10/120 kW@40°C P 40/120 kW@40°C
RHPA 300 300 9 3 1.5 0.9 1000 1Ω-10kΩ
RHPA 500 300 15 5 2.5 1.5 1000 1Ω-10kΩ
RHPA 800 380 30 10 5 3 1000 1Ω-10kΩ
RHPA 1000 400 36 12 6 3.6 1800 5Ω-10kΩ
RHPA 1200 450 45 15 7.5 4.5 1800 5Ω-10kΩ
RHPA 1500 450 54 18 9 5.4 1800 5Ω-10kΩ
RHPA 1800 450 60 20 10 6 1800 5Ω-10kΩ
RHPA 2000


5Ω-10kΩ

(その他の技術的なパラメータ＆要件については、当社の営業担当者までお問い合わせください。)

(製品の認定コード)
RHPA 0500 0032 9999G J
製品 タイプ 定格出力 60W-500W
0020-20W
2K00-2KW 		抵抗値(ohm) (Ω) ohmsを単位とした抵抗値 0R08-0.08Ω/
0032-32Ω/8K00-8KΩ 		コネクション G=端子 抵抗許容差H=±3%
K=±10%
J=±5%

RXＬG.2K00.0032.9999G(“9999G”は一般的な名称で、2ＫＷ/32Ｒ 抵抗器はアルミエンクロージャー付けの意味です。)
RXＬG.2K00.0032.6218Ａ(“6218A”は顧客コード、抵抗器は特注製品を示します。)
