ダイカストアルミニウム抵抗器

お問い合わせフォーム

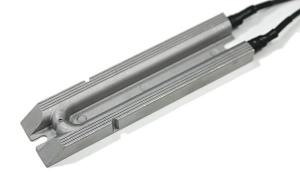

製品説明
REHT シリーズ アルミ ダイカストの抵抗器振動は、従来のアルミエンクロージャー抵抗器より保護等級、耐衝撃性、耐熱性に優れ、過酷な環境に適用可能であり、電熱モジュール、変換ブレーキ、サーボシステムなどのバッファにご使用いただけます。

特徴
1. 定格電力範囲: 60W-2000W
2. 作動電圧範囲: ≤690V
3. 定格抵抗値範囲: 2Ω-500Ω
4. 耐電圧: AC2000V 50Hz/5S
5. IP 等級: IP00/IP54
6. メリット: 高い保護レベル、耐振性に優れている、低耐熱性、優れた耐衝撃性
7. デメリット: 低電圧等級

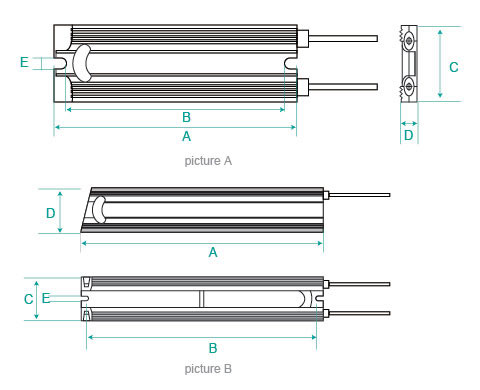

商品サイズ
電気的特性
品番 定格電力(W) 製品画像 寸法 (mm) 配線 (mm) リード線の長さ
(mm)		 端末 重量 (Kg) 抵抗範囲(Ω)
A B C D E
REHT 60 画像 A 115 98 38 14 5.5 2.5 500 2-5S 0.25 2Ω-100Ω
REHT 80 115 98 38 14 5.5 2.5 500 2-5S 0.25 2Ω-100Ω
REHT 100 165 148 38 14 5.5 2.5 500 2-5S 0.25 2Ω-100Ω
REHT 120 165 148 38 14 5.5 2.5 500 2-5S 0.27 2Ω-100Ω
REHT 150 215 198 38 14 5.5 2.5 500 2-5S 0.31 2Ω-100Ω
REHT 200 165 147 60 23 5.5 2.5 500 2-5S 0.46 2Ω-200Ω
REHT 300 215 198 60 23 5.5 2.5 500 2-5S 0.58 2Ω-200Ω
REHT 400 265 247 60 23 5.5 2.5 500 2-5S 0.74 2Ω-200Ω
REHT 500 335 317 60 23 5.5 2.5 500 2-5S 0.94 2Ω-200Ω
REHT 800 400 384 50 50 5.5 4 500 3.5-6S 1.37 2Ω-500Ω
REHT 1000 画像 B 400 384 50 50 5.5 4 500 3.5-6S 1.37 2Ω-500Ω
REHT 1200 485 384 50 50 5.5 4 500 3.5-6S 1.37 2Ω-500Ω
REHT 1500 485 469 50 50 5.5 4 500 3.5-6S 1.59 2Ω-500Ω
REHT 2000 550 534 50 50 5.5 4 500 3.5-6S 1.77 2Ω-500Ω

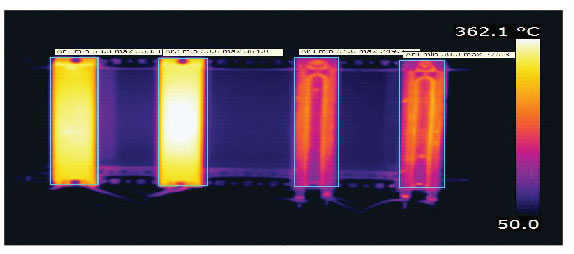

赤外線テスト画像：従来のものに比べ、相当した温度分布と低い温度上昇。

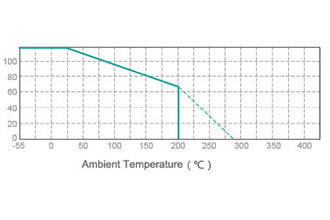

  • 軽減曲線
    電力損失定格率(%)

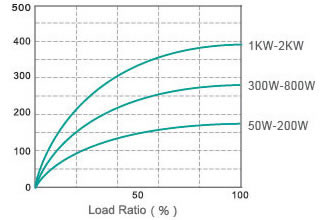

  • 表面温度上昇
    温度上昇
機械と電気の特性
特性 検査方法 性能要件 試験方法
一定湿熱 40℃ 相対湿度 90% 96h R≤±(5%±0.05Ω) GB5729.2.24
急激な温度変化 -55℃から+55℃ 3循環 R≤±(2%±0.05Ω) GB5729.4.19
過渡過負荷 10回 Pr 5S 目に見える破損なし R≤±(1%±0.05Ω) GB5729.4.13
絶縁抵抗 DC 1000V R≥100MΩ GB5729.4.6
耐電圧 AC2000V 50Hz 5s 破裂、電気フラッシュオーバーなし GB5729.4.7
寿命 25℃ Ur 1000h R≤20%
端末強度 45N 30S R≤±(1%R+0.05Ω) 目に見える破損なし GB5729.4.16
抵抗強度 200N 30S 目に見える破損なし GB5729.4.15
耐振性 f:5-200HZ a=3g (X.Y.Z 各々2時間テスト) R≤±(1%R+0.05Ω) 目に見える破損なし IEC-6072/-3-32002
完成品の識別コード
REHT 2000W 20R K M
製品タイプ 定格電力
50W-2000W
0020-20W
2K00-2KW		 抵抗値(ohm)(Ω) は抵抗値の単位であるオームを表す
0R08-0.08Ω/0032-32Ω/8K00-8KΩ		 抵抗許容差
H=±3%
K=±10%
J=±5%		 接続
H= リード線
