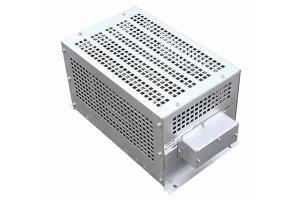

固定抵抗器 巻線型管状
スチールチューブ抵抗器は主に電気熱チューブ抵抗器により構成されています。高電力、高電流の制動設備、例えば鉄道輸送、新エネルギー、臨床検査機器、エレベーターやリフトなどインバーターの制動回路に適します。
製品特徴
1. 定格出力範囲: 1KW-10KW
2. 定格電圧範囲: ≤1.2KV
3. 抵抗範囲: 2R-1KR
4. 耐電圧: AC2.5KV 50Hz/5s
5. IP等級: IP20
6. バイブレーション:0.5g
7. 温度係数: ≤400ppm/°C
8. 構成材料: 0Cr25Al5
9. 特長: 比較的に過酷な環境に適用する

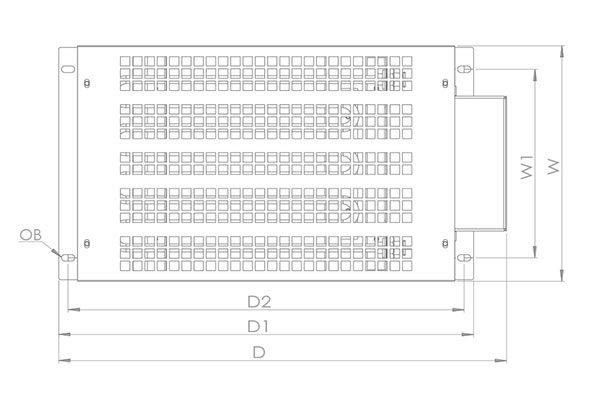

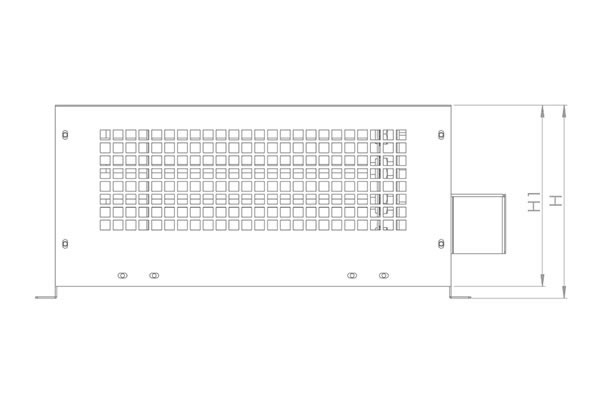

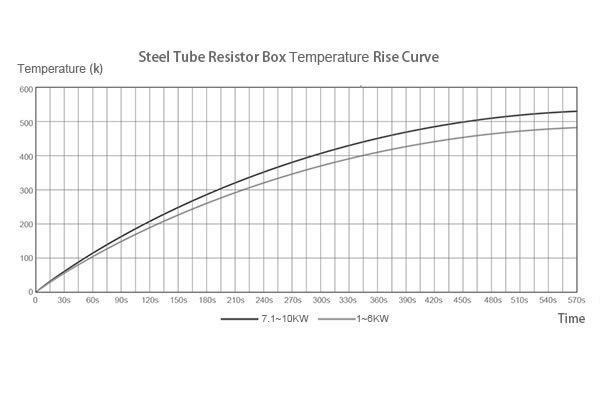

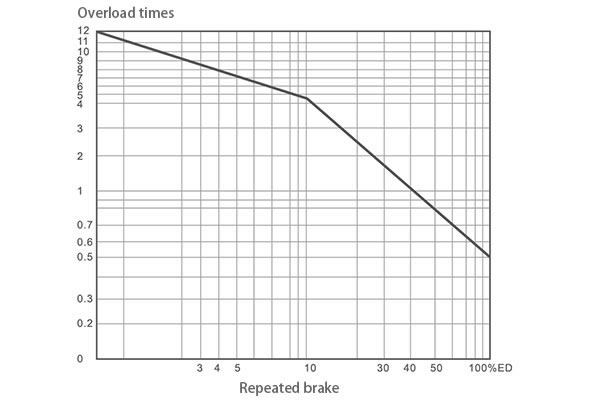

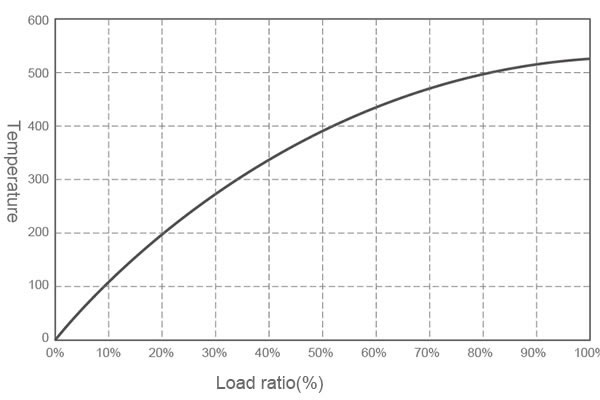

| タイプ | 定格出力(KW) | D | W | H | D1 | D2 | W1 | H1 | OB | 抵抗器 range | ケーブル (mm2) | 各120ｓの制動時間における制動動力（制動時） | |||
| 12s | 24s | 36s | 48s | ||||||||||||
| RTRB | 1.5 | 475 | 250 | 90 | 440 | 420 | 200 | 80 | 7×14 | 3Ω-500Ω | 4 | 17KW | 8KW | 5KW | 4KW |
| 3 | 475 | 250 | 125 | 440 | 420 | 200 | 115 | 7×14 | 3Ω-500Ω | 4 | 33KW | 15KW | 10KW | 8KW | |
| 4.5 | 475 | 250 | 160 | 440 | 420 | 200 | 150 | 7×14 | 3Ω-500Ω | 4 | 50KW | 23KW | 15KW | 12KW | |
| 6 | 475 | 250 | 195 | 440 | 420 | 200 | 185 | 7×14 | 2Ω-1KΩ | 6 | 66KW | 30KW | 20KW | 15KW | |
| 8 | 475 | 250 | 230 | 440 | 420 | 200 | 220 | 7×14 | 2Ω-1KΩ | 6 | 77KW | 39KW | 26KW | 20KW | |
| 10 | 475 | 250 | 265 | 440 | 420 | 200 | 255 | 7×14 | 2Ω-1KΩ | 10 | 97KW | 49KW | 33KW | 24KW | |
| 特性 | 検査方法 | 性能要求 | 基準 |
| 持続湿り-熱 | 96h温度 40°C, RH(90-95)% 96h | R≤±(5%±0.05Ω) | GB5729.2.24 |
| 温度変化 | -55°C to +55°C, 3 周期 | R≤±(2%±0.05Ω) | GB5729.4.19 |
| 短期過負荷 | 10倍Pr 5S 10回 Pr 5s | 損傷はありませんR≤±(1%±0.05Ω) | GB5729.4.13 |
| 絶縁抵抗 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐電圧 | AC3000V 50Hz 5s | 破損や飛行アークはありません | GB5729.4.7 |
| 寿命 | 25°C Ur 1000h | R≤20% | |
| 端子強度 | 45N 30S | 損傷はありません | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1gX.Y.Z各2h | R≤±(1%R+0.05Ω)損傷はありません | GB5729.4.22 |
| RTRB | 2K00 | 0032 | 9999M | K |
| 製品 タイプ | 定格出力 50W-2000W 0020-20W 2K00-2KW |
抵抗値(ohm)(Ω) 抵抗値はohmsを単位とします0R08-0.08Ω/ 0032-32Ω/1K00-1KΩ |
コネクション M= 端子 | 抵抗許容差H=±3% K=±10% J=±5% |
