離調リアクトル
製品説明

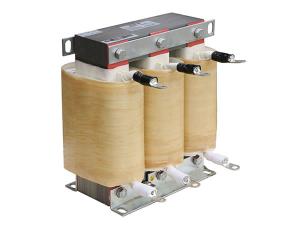

離調リアクトルもまた無効電力補償を適用したリアクトルシリーズの1つです。ほとんどの場合、非増幅高調波電流、並列共振を防ぐために、直列キャパシタンスを一緒に使用しています。その上、動作インパルスの限界、高調波を抑えるためにも使われており、システムの力率を向上させています。さらに、この離調リアクトルは、共振やコンデンサ装置をつなぐことでおこる送電網での高調波による過度の増幅を避けるためと、高調波コンデンサによって引き起こさせる損害やダメージを防御するためにも使用されています。
特徴
高性能の箔式巻線構造を採用し、直流抵抗が小さく、短絡防止能力に強い、短期的に強力な過負荷能力を持ちます。高性能のF級複合絶縁材料を採用し、過酷な環境でも安定した性能を維持することができます。絶縁強度は高い、極めて高いdv / dtの電圧サージに耐えることができます。このリアクターは、真空圧浸漬方法を使用して、可聴ノイズも低いです。
| No. | 定格電流(A) | インダクタンス値(mH) | 静電容量(kvar) | 定格電流 | 絶縁クラス | リアクターのタイプ | 写真No. | 製品規格 | ||||||||

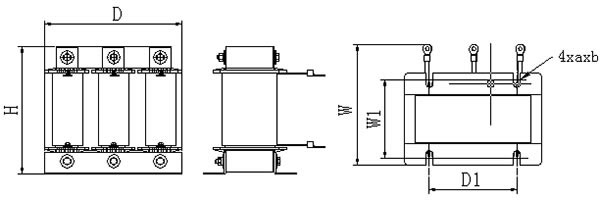

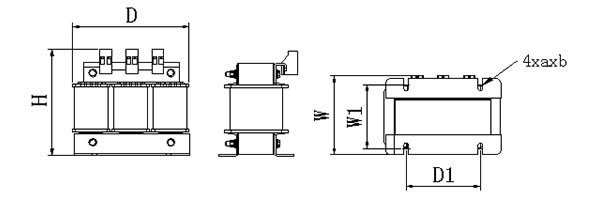

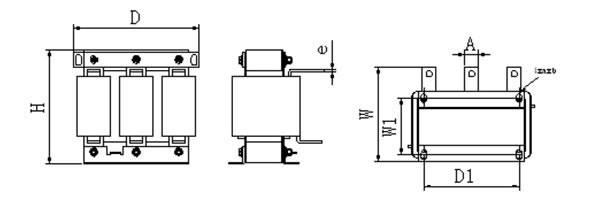

| D×H×W(mm) | D1×W1(mm) | a×b(mm) | ∮c(mm) | A×e (mm) | 材料 | 重さ(Kg) | Qty. | 梱包コード | ||||||||
| 1 | 13.5 | 6.43 | 7.5 | 7% | F | DHL-0014-EISA-E6M4 | A | 195×220×170 | 150×92 | 6×11 | 4.3 | / | AL | 10.5 | 2 | D8 |
| 2 | 18 | 4.83 | 10 | 7% | F | DHL-0018-EISA-E4M8 | 195×220×200 | 150×112 | 6×11 | 5.3 | / | AL | 13.5 | 2 | D8 | |
| 3 | 22.4 | 3.86 | 12.5 | 7% | F | DHL-0022-EISA-E3M8 | 195×255×200 | 150×112 | 6×11 | 5.3 | / | AL | 15 | 2 | D8 | |
| 4 | 26.8 | 3.2 | 15 | 7% | F | DHL-0027-EISA-E3M2 | 250×220×195 | 182×98 | 11×18 | 6.4 | / | AL | 17 | 1 | F2 | |
| 5 | 35.8 | 2.4 | 20 | 7% | F | DHL-0036-EISA-E2M4 | 250×220×210 | 182×108 | 11×18 | 6.4 | / | AL | 20 | 1 | F2 | |
| 6 | 45 | 1.93 | 25 | 7% | F | DHL-0045-EISA-E1M9 | 250×220×220 | 182×118 | 11×18 | 6.4 | / | AL | 22 | 1 | F2 | |
| 7 | 54 | 1.61 | 30 | 7% | F | DHL-0054-EISA-E1M6 | 250×235×210 | 182×108 | 11×18 | 6.4 | / | AL | 22 | 1 | F2 | |
| 8 | 71 | 1.21 | 40 | 7% | F | DHL-0071-EISA-E1M2 | B | 290×265×220 | 214×117 | 11×18 | 8.4 | / | AL | 28 | 1 | G3 |
| 9 | 90 | 0.97 | 50 | 7% | F | DHL-0090-EISA-EM97 | 290×265×240 | 214×132 | 11×18 | 8.4 | / | AL | 34 | 1 | G3 | |
| 10 | 107 | 0.82 | 60 | 7% | F | DHL-0110-EISA-EM82 | C | 320×295×245 | 243×136 | 12×20 | 11 | 25×5 | AL | 45 | 1 | H4 |
| 11 | 125 | 0.69 | 70 | 7% | F | DHL-0125-EISA-EM69 | 320×295×250 | 243×149 | 12×20 | 11 | 25×5 | AL | 49 | 1 | H4 | |
| 12 | 143 | 0.6 | 80 | 7% | F | DHL-0140-EISA-EM60 | 320×330×255 | 243×144 | 12×20 | 11 | 25×5 | AL | 54 | 1 | H4 | |
| 13 | 161 | 0.55 | 90 | 7% | F | DHL-0160-EISA-EM55 | 320×350×255 | 243×148 | 12×20 | 11 | 25×5 | AL | 59 | 1 | H4 | |
| 14 | 179 | 0.49 | 100 | 7% | F | DHL-0180-EISA-EM49 | 320×365×250 | 243×144 | 12×20 | 11 | 25×5 | AL | 62 | 1 | H4 | |
| コード | D | W | H | 梱包輪郭 |
| A1 | 160 | 330 | 250 |   |
| A2 | 160 | 360 | 250 | |
| B1 | 180 | 330 | 250 | |
| B2 | 180 | 430 | 300 | |
| C1 | 220 | 330 | 260 | |
| C1 | 220 | 430 | 300 | |
| C2 | 220 | 500 | 320 | |
| D1 | 270 | 230 | 320 | |
| D2 | 270 | 270 | 350 | |
| D3 | 270 | 300 | 360 | |
| D4 | 270 | 360 | 300 | |
| D3 | 270 | 300 | 360 | |
| D5 | 270 | 360 | 440 | |
| D6 | 270 | 380 | 320 | |
| D7 | 270 | 430 | 320 | |
| D8 | 270 | 550 | 380 | |
| E1 | 300 | 230 | 320 | |
| E2 | 300 | 270 | 350 | |
| E3 | 300 | 300 | 380 | |
| E4 | 300 | 360 | 320 | |
| F1 | 330 | 270 | 340 | |
| F2 | 330 | 300 | 380 | |
| F3 | 330 | 330 | 400 | |
| G1 | 360 | 270 | 350 | |
| G2 | 360 | 300 | 380 | |
| G3 | 360 | 330 | 420 | |
| G4 | 360 | 360 | 440 | |
| H1 | 390 | 300 | 400 | |
| H2 | 390 | 330 | 400 | |
| H3 | 390 | 360 | 440 | |
| H4 | 390 | 430 | 500 | |
| H5 | 390 | 460 | 550 | |
| I1 | 420 | 300 | 380 | |
| I2 | 420 | 330 | 400 | |
| I3 | 420 | 430 | 550 | |
| I4 | 420 | 460 | 550 | |
| I5 | 420 | 500 | 610 | |
| J1 | 460 | 360 | 440 | |
| J2 | 460 | 380 | 460 | |
| J3 | 460 | 430 | 500 | |
| J4 | 460 | 480 | 550 | |
| K1 | 500 | 360 | 440 | |
| K2 | 500 | 430 | 500 | |
| K3 | 500 | 460 | 520 | |
| K4 | 500 | 500 | 600 | |
| K5 | 500 | 560 | 640 | |
| L1 | 600 | 430 | 500 | |
| L2 | 600 | 460 | 540 | |
| L3 | 600 | 500 | 540 | |
| L4 | 600 | 530 | 600 | |
| L5 | 600 | 560 | 640 | |
| L6 | 600 | 600 | 680 | |
| M1 | 630 | 560 | 620 | |
| M2 | 630 | 600 | 680 | |
| N1 | 680 | 500 | 580 | |
| N2 | 680 | 600 | 700 |
