巻線抵抗器
製品説明

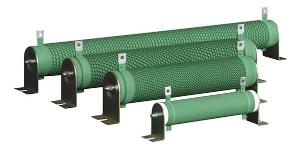

巻線抵抗器は、波形の合金抵抗線を巻きつけた円筒状のセラミック管に2つ端子を固定して作られています。セラミック管の表面には不燃性、耐熱性の塗料がコーティングされています。セラミック管は抵抗線構造なので、ラジエーターとしても働きます。 こちらの製品は受注生産も可能です。ロードテストのシミュレーション、設備の放電、自動制御、変換器の発電ブレーキ回路等に最適です。
特徴
1. 定格電力範囲: 50W-2500W
2. 作動電圧範囲: <1.2kV
3. 定格抵抗範囲: 1R-10KR
4. 耐電圧: AC3KV 50Hz/5s
5. IP 等級: IP00
6. 成分材料: 0Cr25AL5
7. メリット: 高電圧下でも使用できる
8. デメリット: 比較的耐振性に劣る
適用規格
電子機器で使われているGB/T5729-1994固定抵抗器

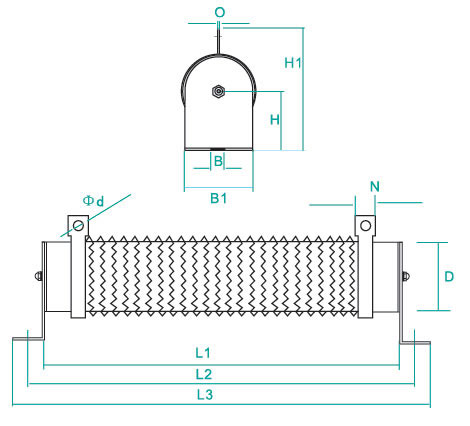

| (W)定格電力(A) | 寸法 (mm) | 重量 (kg) | 抵抗範囲(Ω) | ||||||||||
| L1(±2) | L2(±5) | L3(±3) | D(±2) | B | B1 | H | H1(±3) | N | Φd | O | |||
| 50 | 102 | 124 | 146 | 28 | 6.5 | 28 | 28 | 62 | 9.5 | 4.5 | 1.2 | 0.15 | 1Ω-10KΩ |
| 60 | 102 | 124 | 146 | 28 | 6.5 | 28 | 28 | 62 | 9.5 | 4.5 | 1.2 | 0.2 | 1Ω-10KΩ |
| 80 | 152 | 174 | 196 | 28 | 6.5 | 28 | 28 | 62 | 9.5 | 4.5 | 1.2 | 0.24 | 1Ω-10KΩ |
| 100 | 182 | 204 | 226 | 28 | 6.5 | 28 | 28 | 62 | 9.5 | 4.5 | 1.2 | 0.24 | 1Ω-10KΩ |
| 120 | 182 | 204 | 226 | 28 | 6.5 | 28 | 28 | 62 | 9.5 | 4.5 | 1.2 | 0.24 | 1Ω-10KΩ |
| 150 | 197 | 219 | 241 | 28 | 8 | 40 | 41 | 86 | 12 | 5.5 | 2 | 0.43 | 1Ω-10KΩ |
| 200 | 197 | 219 | 241 | 40 | 8 | 40 | 41 | 86 | 12 | 5.5 | 2 | 0.43 | 1Ω-10KΩ |
| 300 | 284 | 306 | 328 | 40 | 8 | 40 | 41 | 86 | 12 | 5.5 | 2 | 0.62 | 1Ω-10KΩ |
| 400 | 284 | 306 | 328 | 40 | 8 | 40 | 41 | 86 | 12 | 5.5 | 2 | 0.62 | 1Ω-10KΩ |
| 500 | 318 | 340 | 362 | 40 | 8 | 50 | 45 | 99 | 16 | 6..5 | 2 | 0.7 | 1Ω-10KΩ |
| 600 | 347 | 369 | 391 | 50 | 8 | 40 | 41 | 86 | 12 | 5.5 | 2 | 0.96 | 1Ω-10KΩ |
| 750 | 318 | 340 | 362 | 40 | 8 | 50 | 45 | 99 | 16 | 6.5 | 2 | 0.96 | 1Ω-10KΩ |
| 1000 | 302 | 327 | 352 | 60 | 8.5 | 60 | 60 | 119 | 16 | 6.5 | 2 | 1.4 | 5Ω-10KΩ |
| 1200 | 417 | 442 | 467 | 60 | 8.5 | 60 | 60 | 119 | 16 | 6.5 | 2 | 1.4 | 5Ω-10KΩ |
| 1500 | 417 | 442 | 467 | 60 | 8.5 | 60 | 60 | 119 | 16 | 6.5 | 2 | 1.72 | 5Ω-10KΩ |
| 2000 | 512 | 537 | 562 | 60 | 8.5 | 60 | 60 | 119 | 16 | 6.5 | 2 | 2.02 | 5Ω-10KΩ |
| 2500 | 602 | 627 | 652 | 60 | 8.5 | 60 | 60 | 119 | 16 | 6.5 | 2 | 2.45 | 5Ω-10KΩ |
ROHSサイズの製品はご注文の際、お申し付け下さい。その他の電気的特性に対するご要望も、お気軽にお問い合わせ下さい。
完成品の識別コード| RXHG | 2K00 | 0032 | 9999M | K |
| 製品 タイプ | 定格出力 50W-2500W 0020-20W 2K00-2KW |
抵抗値(ohm) (Ω) ohms 0R08-0.08Ω/ 0032-32Ω/8K00-8KΩの場合の抵抗値 |
コネクションM= 端子 | 抵抗許容差H=±3% K=±10% J=±5% |
RXHG.2K00.0032.9999M (9999Mは、標準品2KW/32R波形電気抵抗器を表しています)
RXHG.2K00.0032.6218A (6218A は非標準品2KW/32R波形電気抵抗器を表しています)

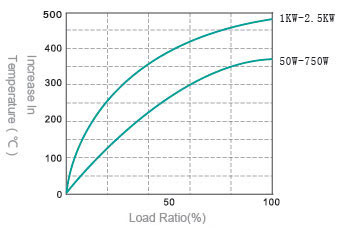

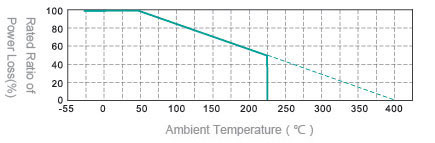

| 特性 | 検査方法 | 性能要求 | 基準 |
| 持続湿り-熱 | 温度 40°C, RH90% 96h | R≤±(5%±0.05Ω) | GB5729.2.24 |
| 温度変化 | -55°C to +55°C, 3 周期 | R≤±(2%±0.05Ω) | GB5729.4.19 |
| 短期過負荷 | (Pr 5sには10回) | 目に見える破壊はなし R≤±(1%±0.05Ω) | GB5729.4.13 |
| 絶縁抵抗 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 電圧抵抗 | AC2000V 50Hz 5s | 破損や飛行アークはなし | GB5729.4.7 |
| 寿命 | 25°C Ur 1000h | R≤20% | |
| 端子強度 | 45N 30S | R≤±(1%R+0.05Ω) 損傷はありません | GB5729.4.16 |
| 抵抗器 強さ | 200N 30S | 損傷はありません | GB5729.4.15 |
| バイブレーション抵抗性 | f:5-200HZ a=3gX.Y.Z 2hごとに | R≤±(1%R+0.05Ω) 損傷はありません | IEC-6072/-3-32002 |
